product description

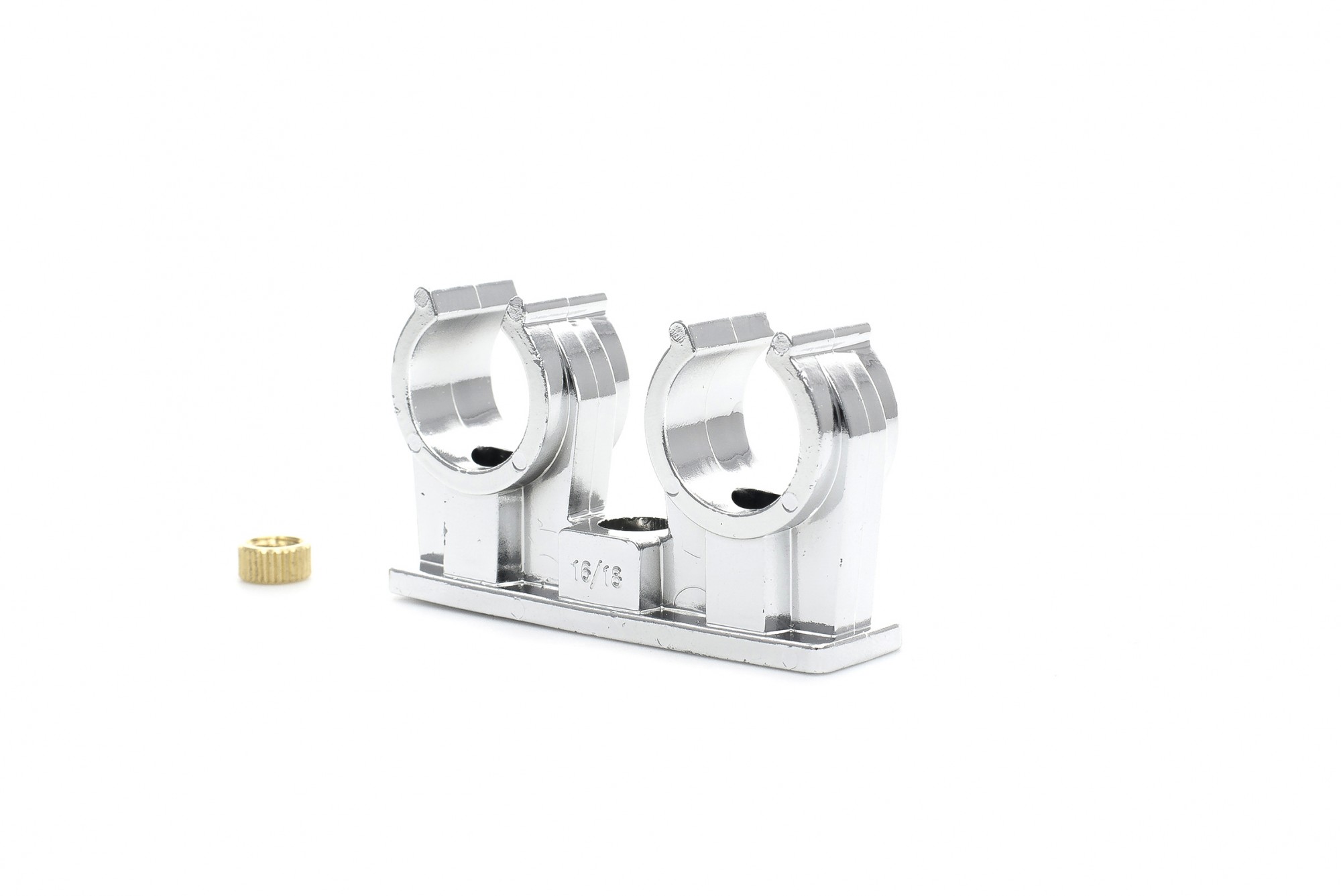

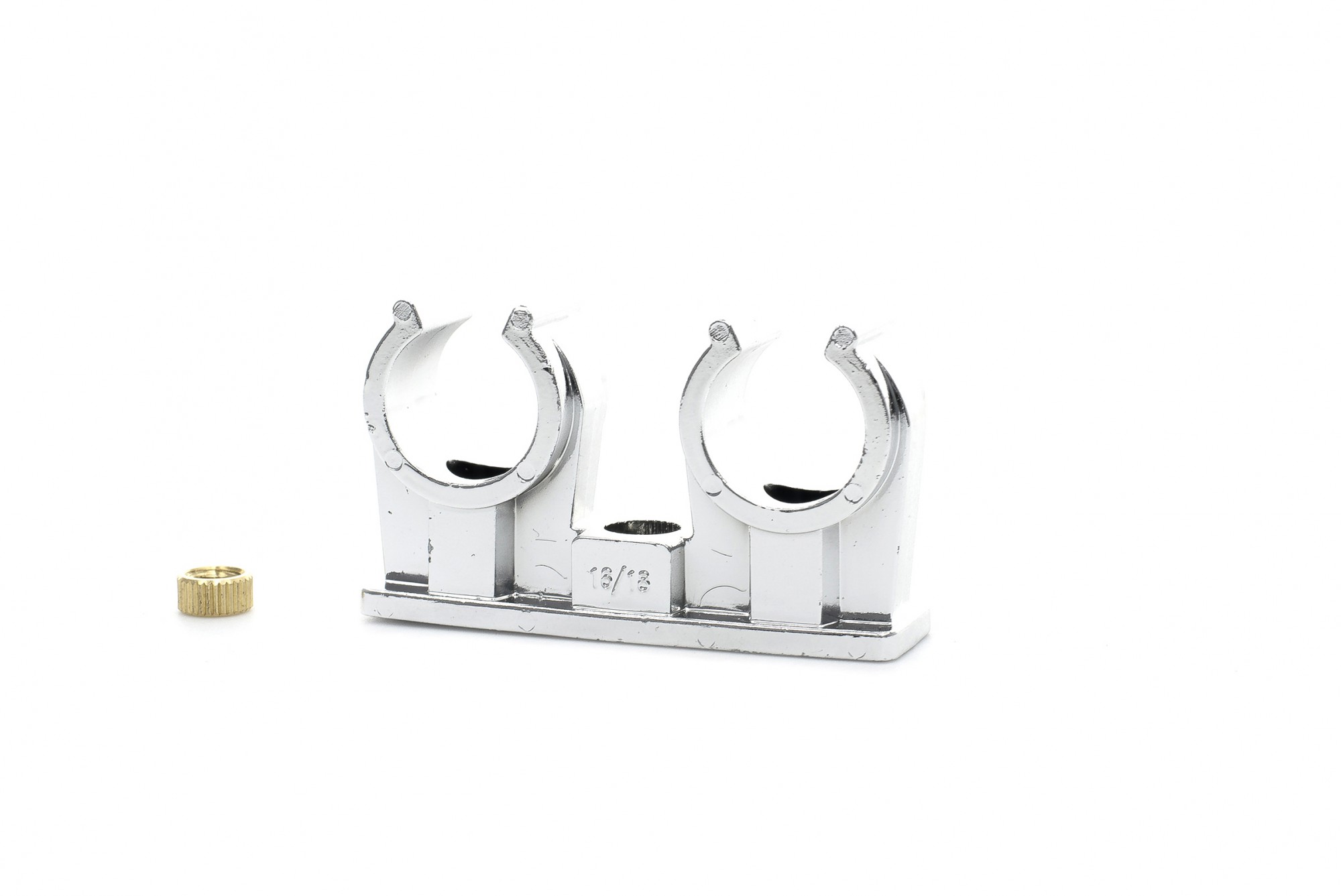

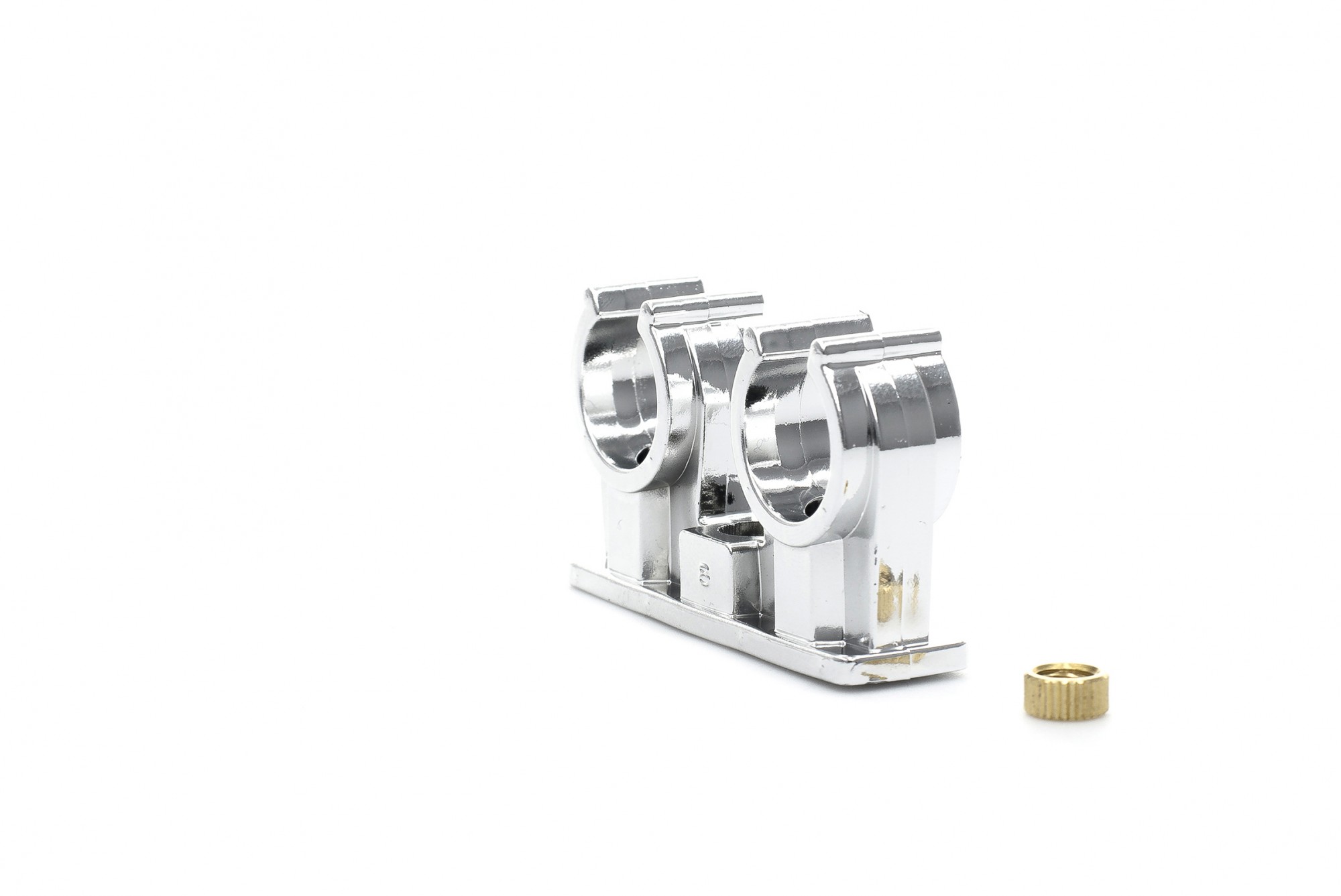

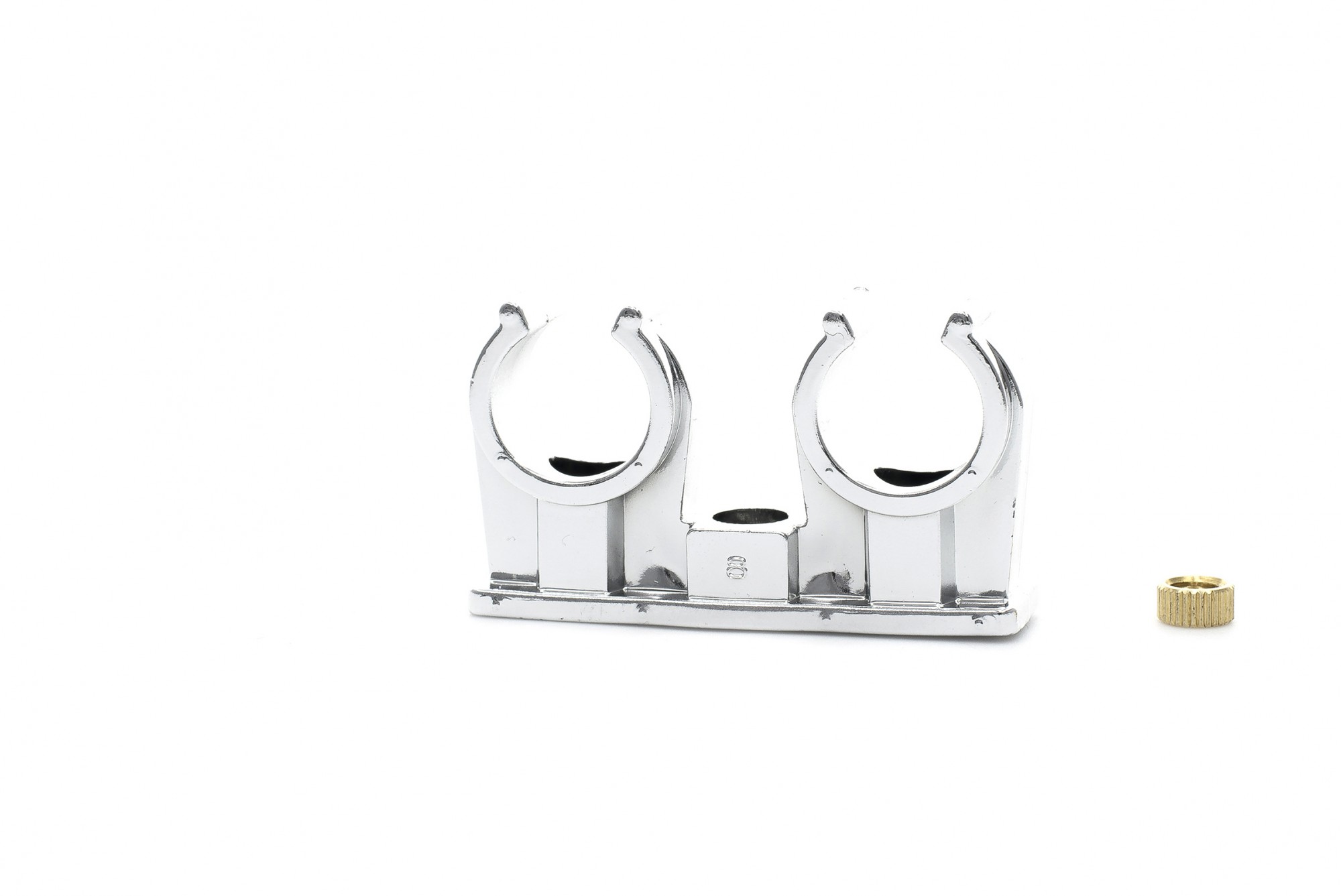

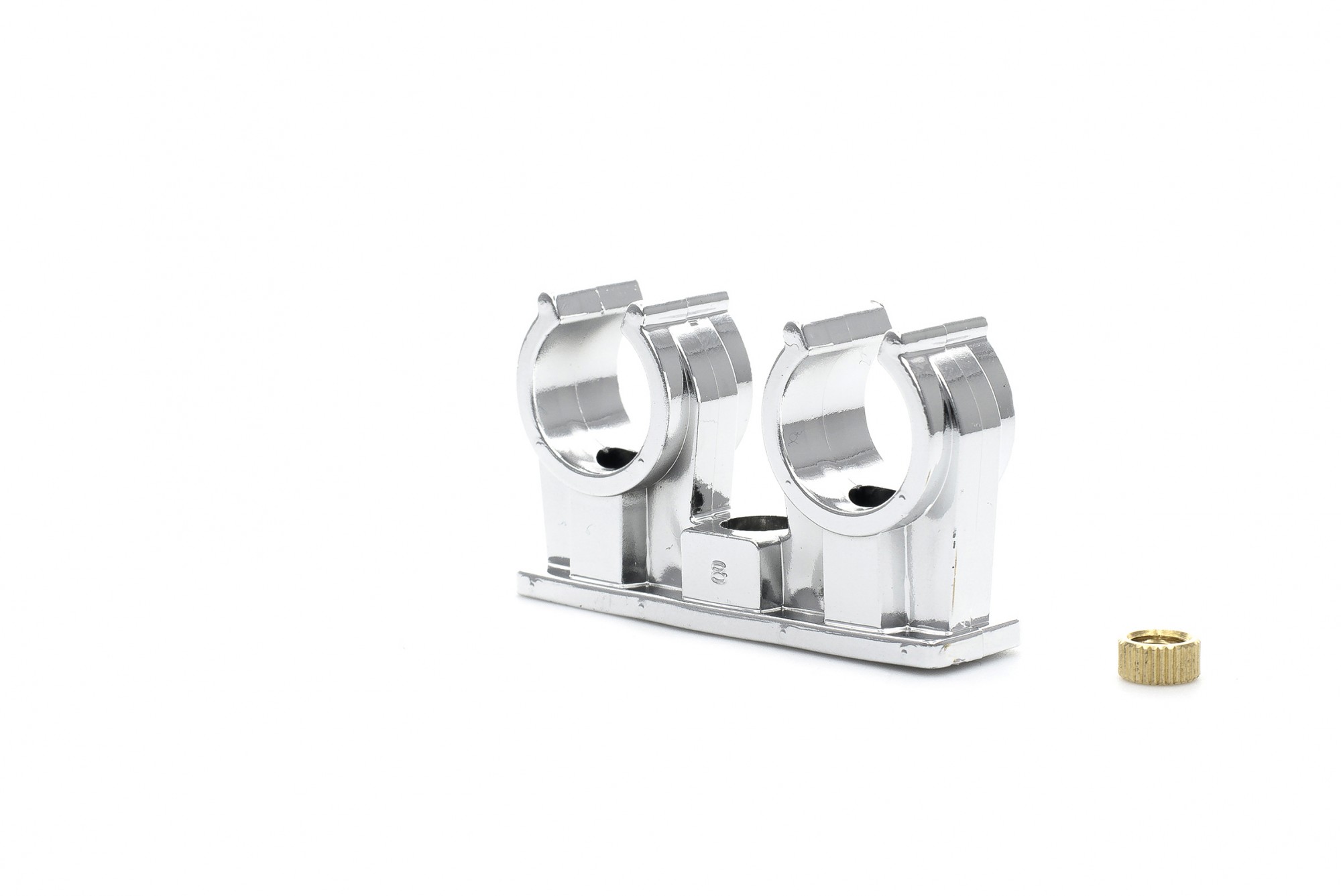

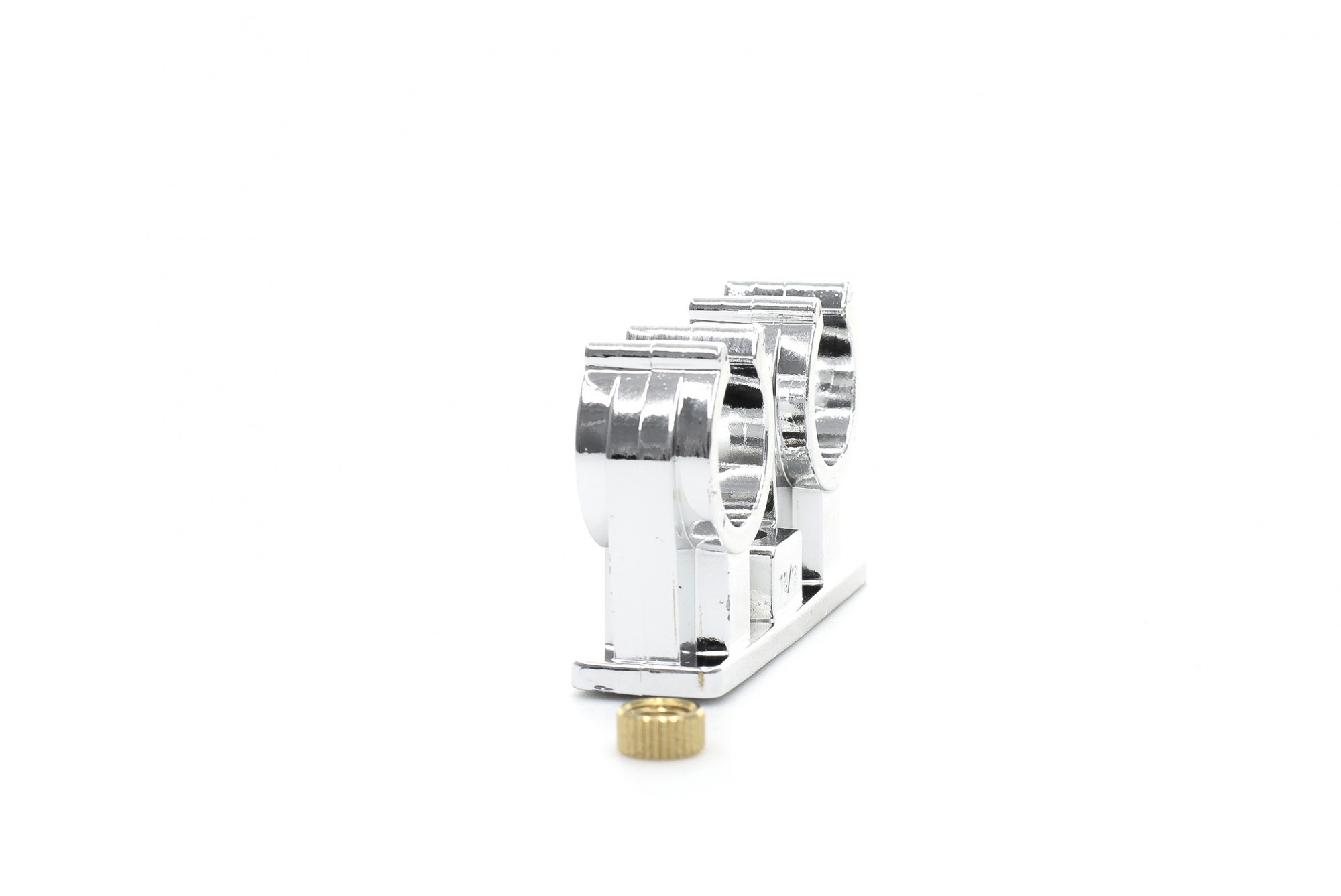

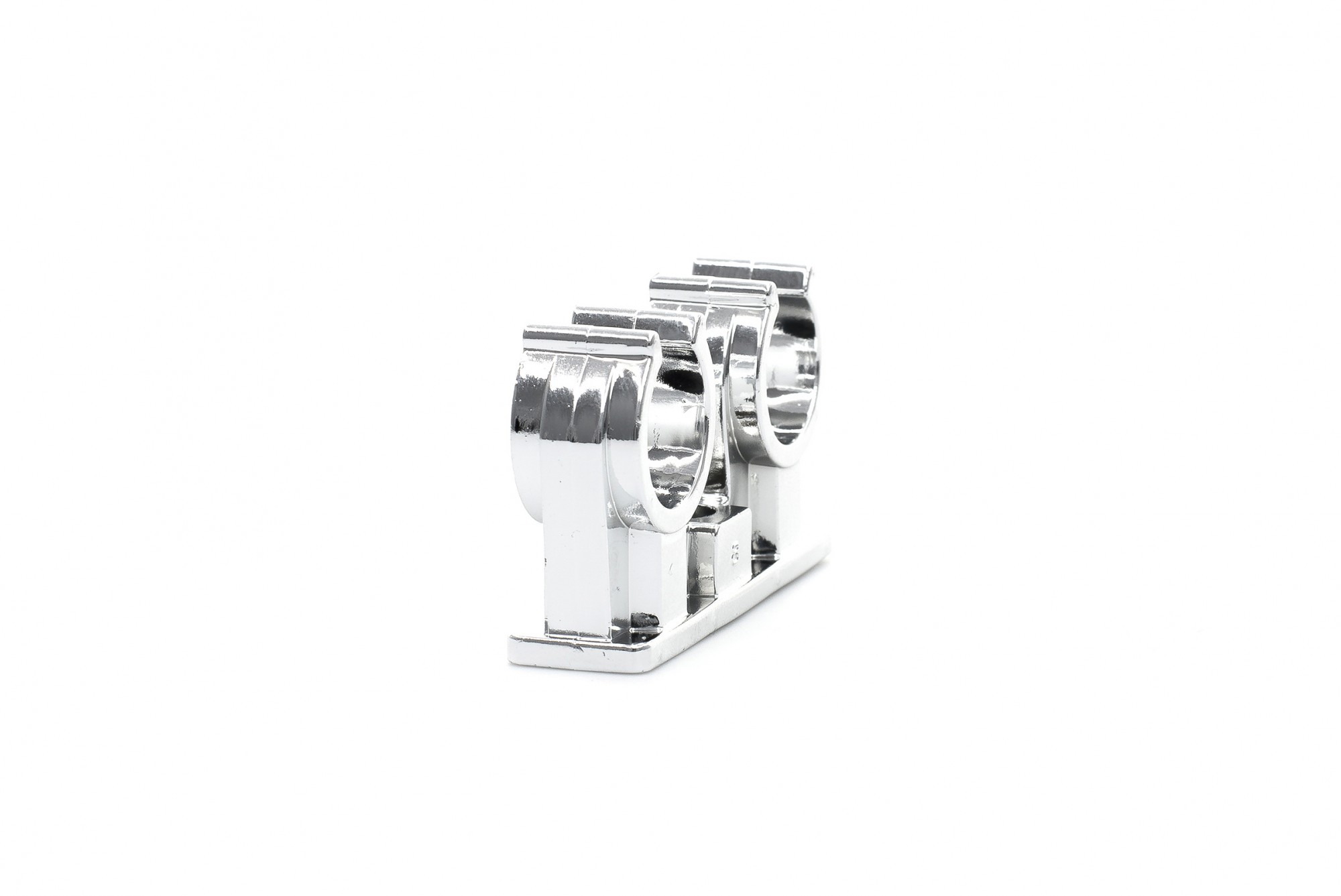

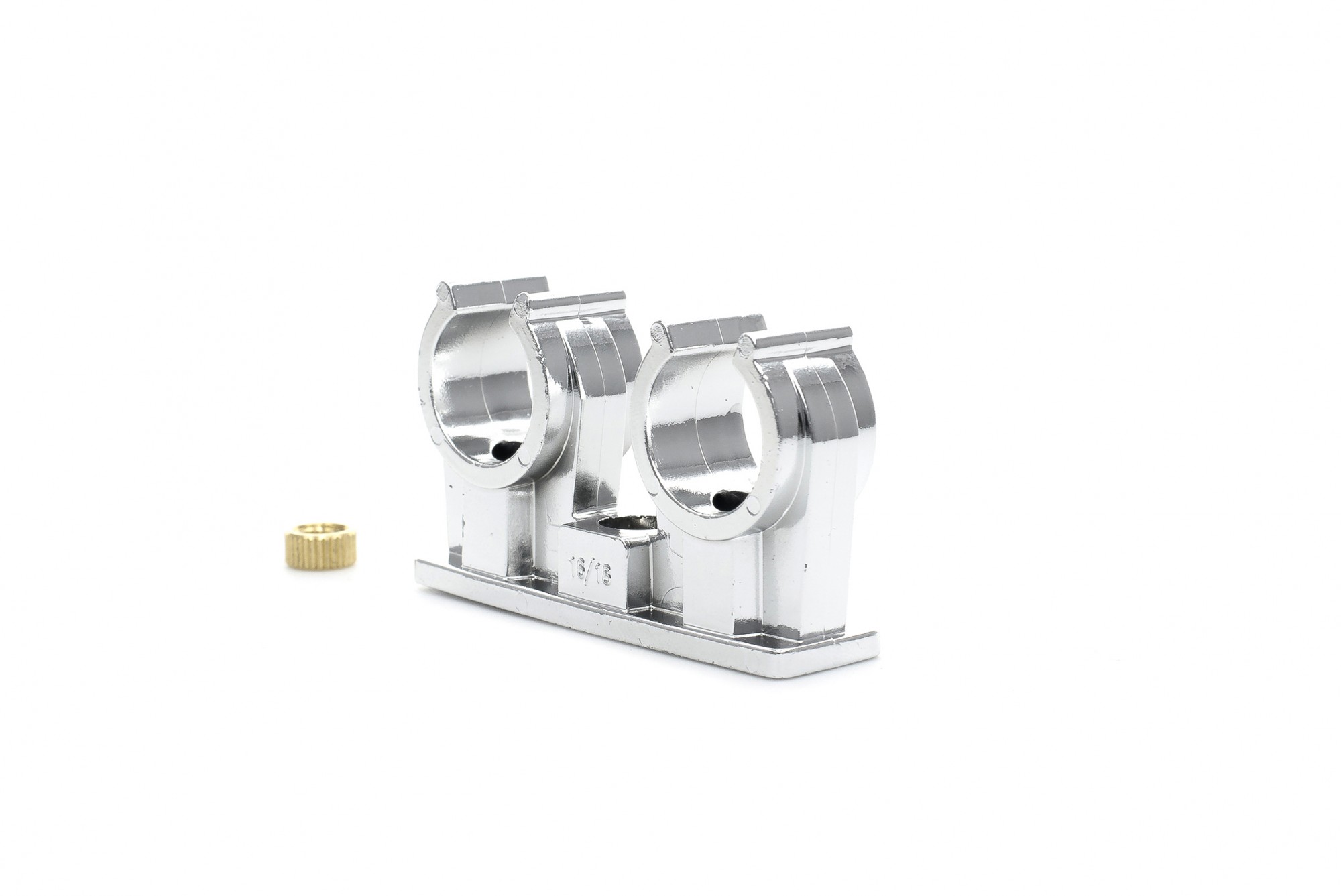

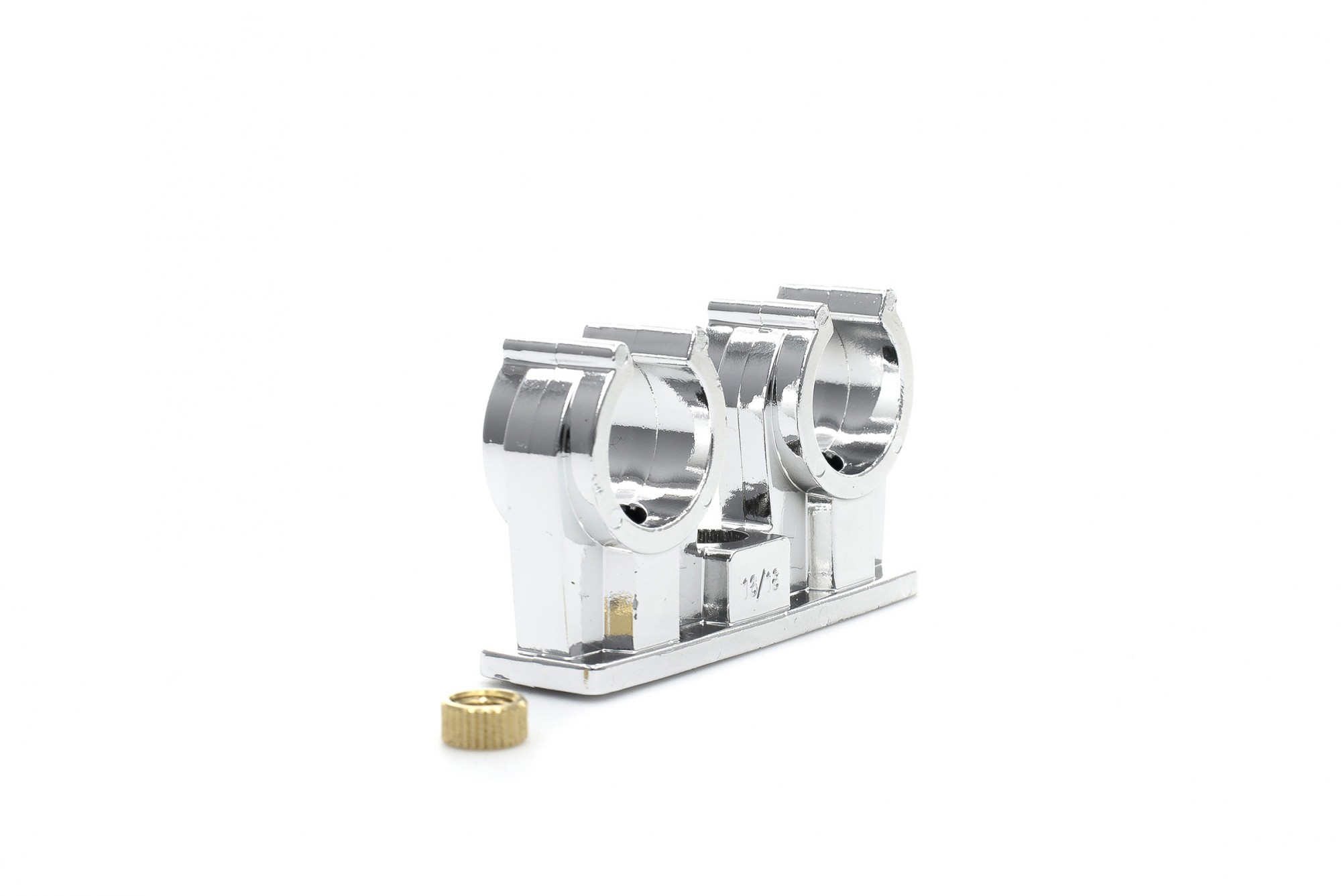

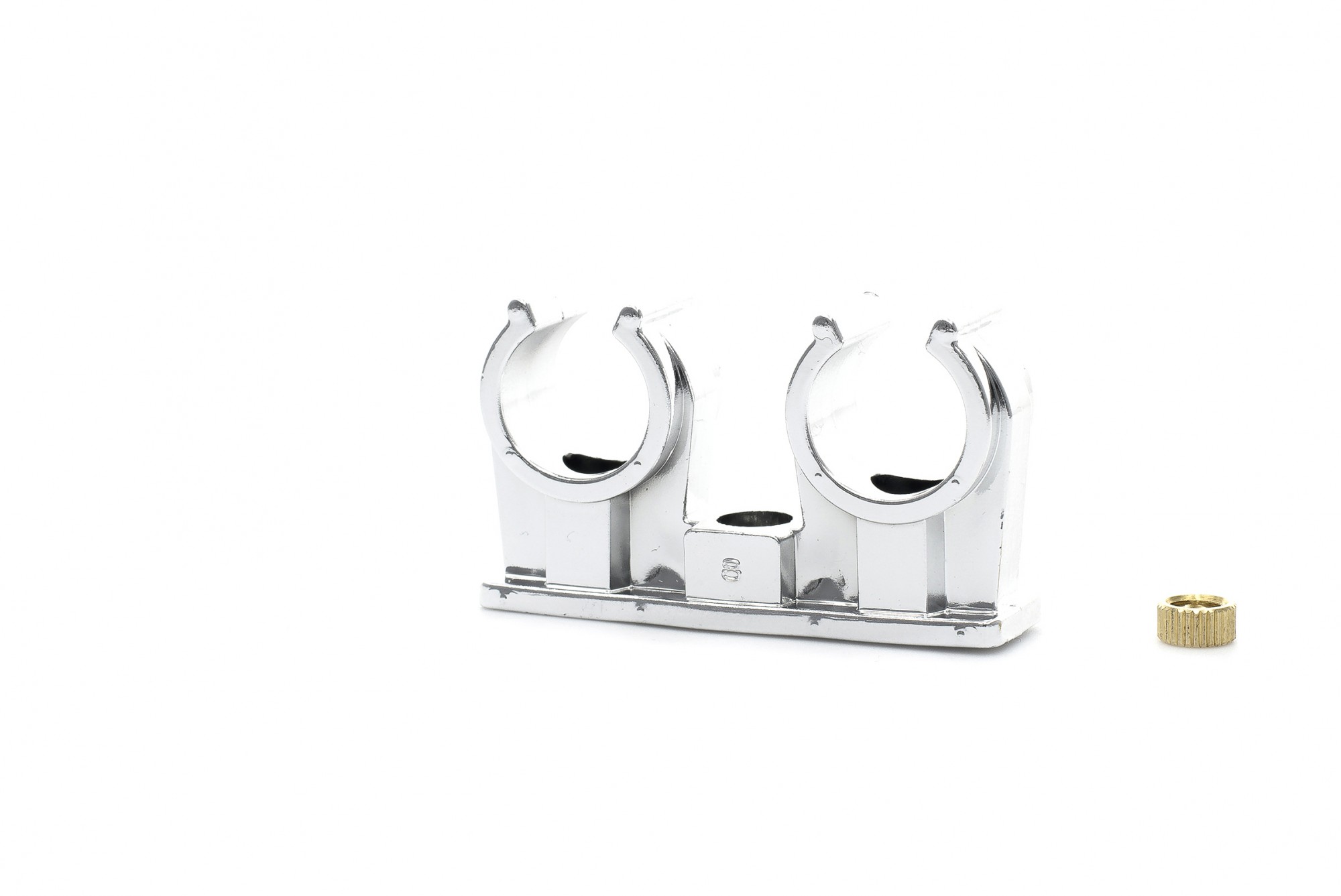

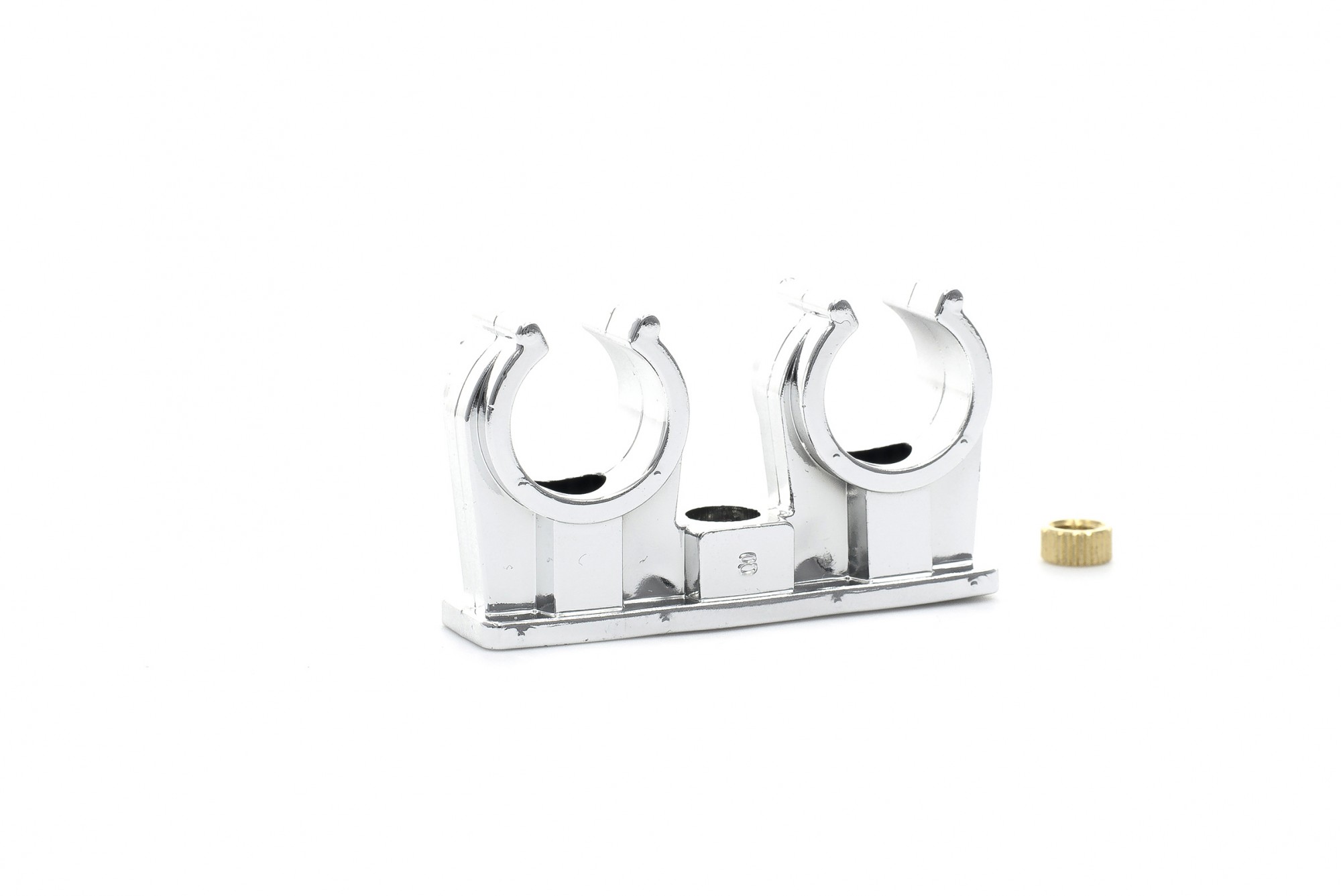

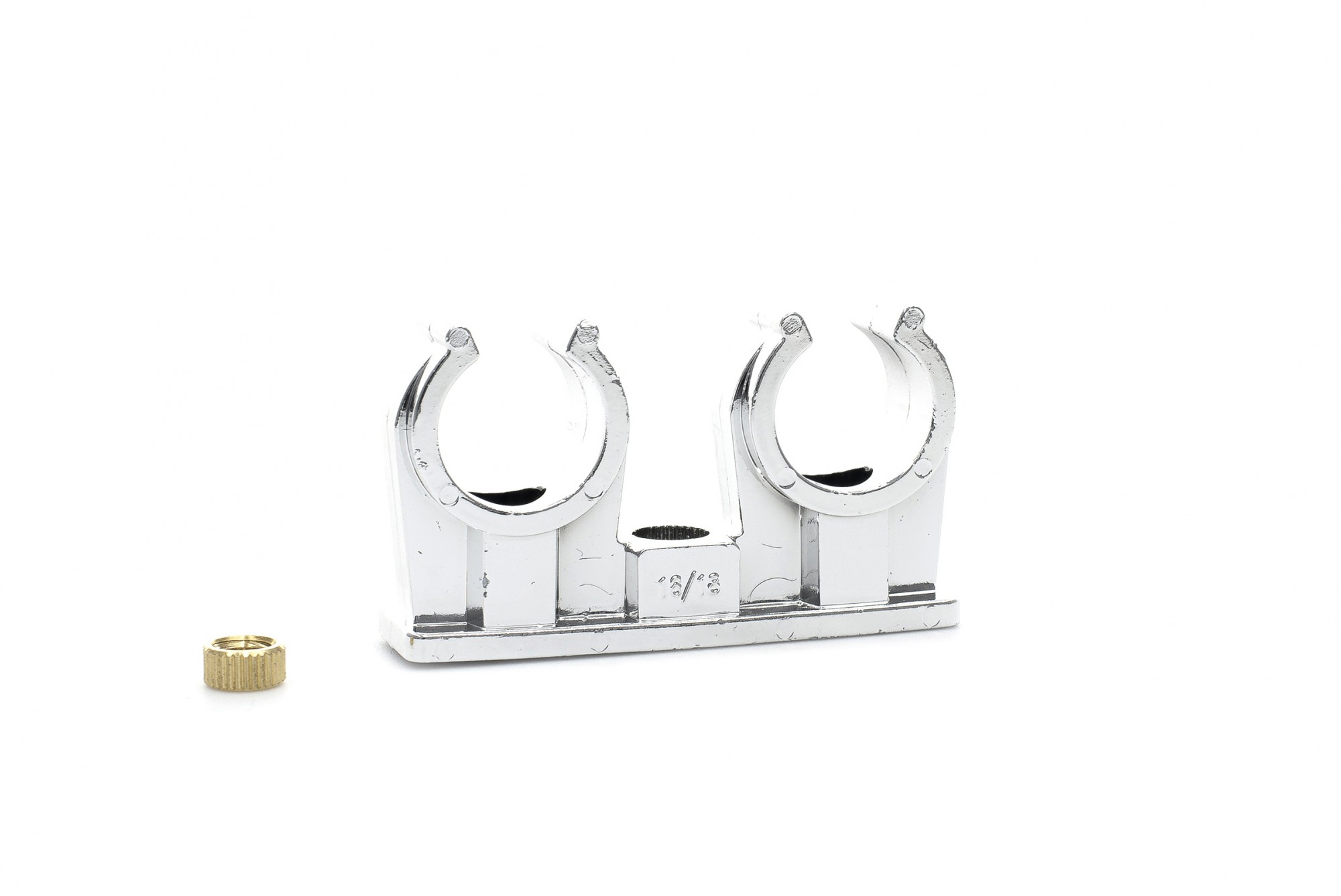

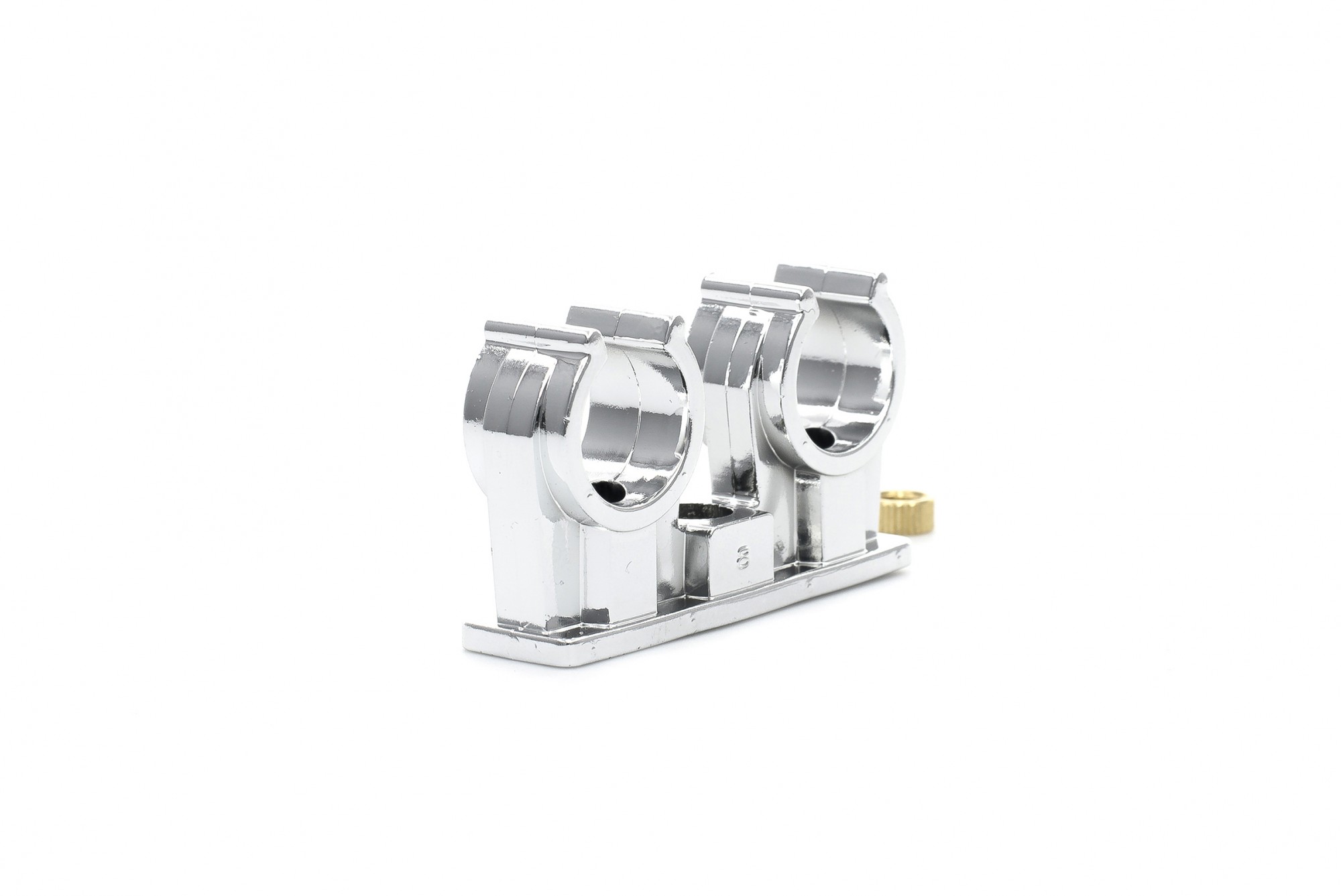

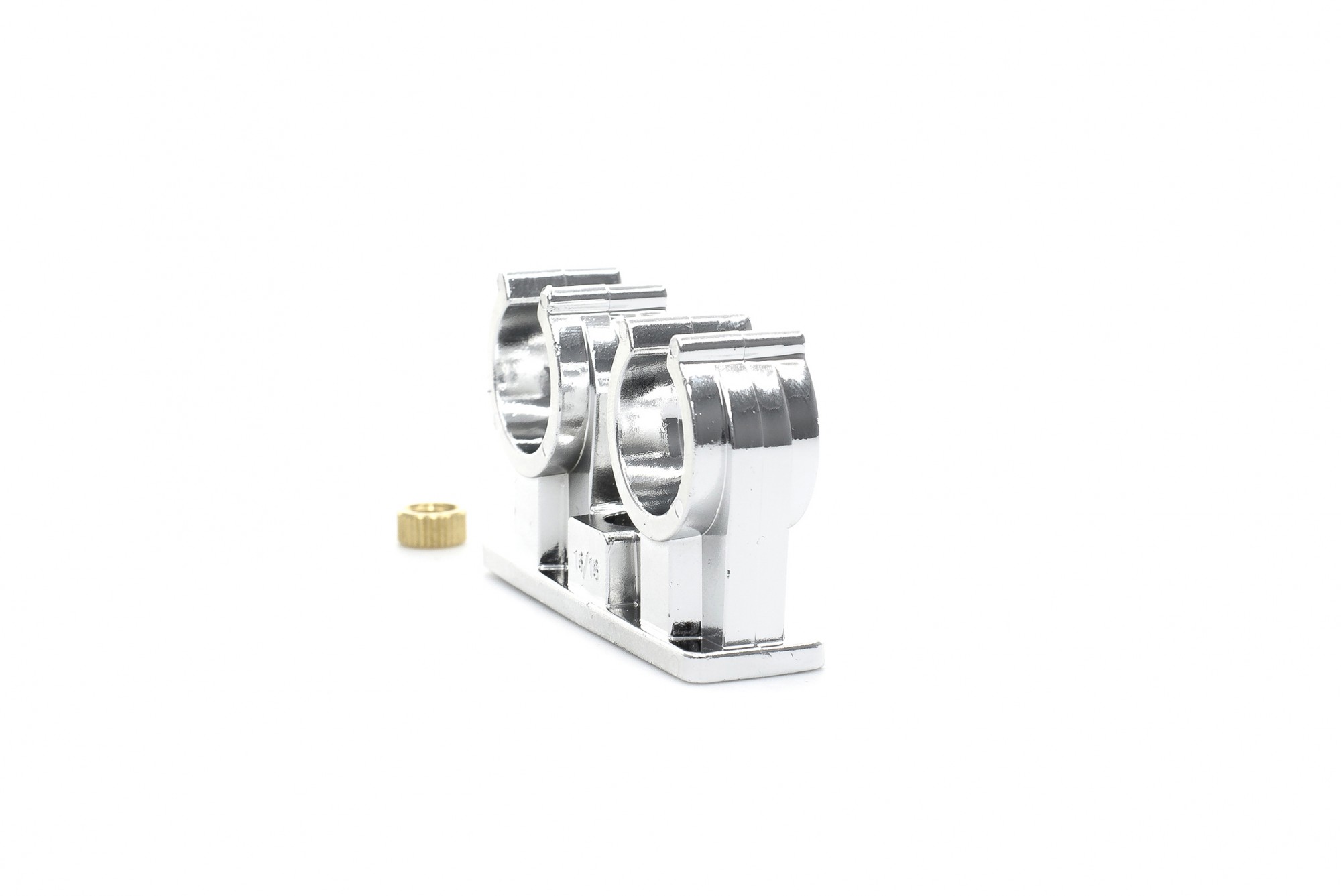

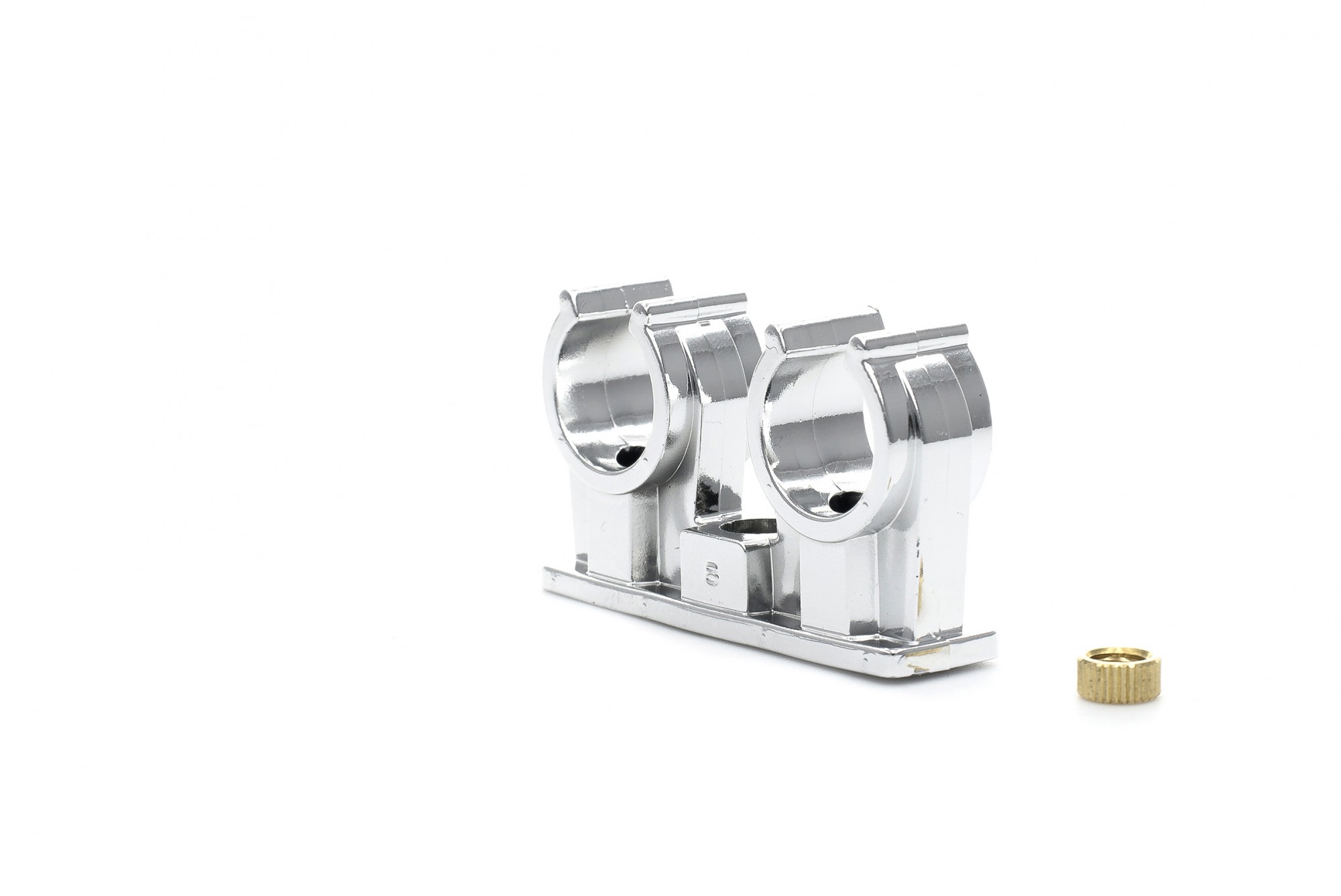

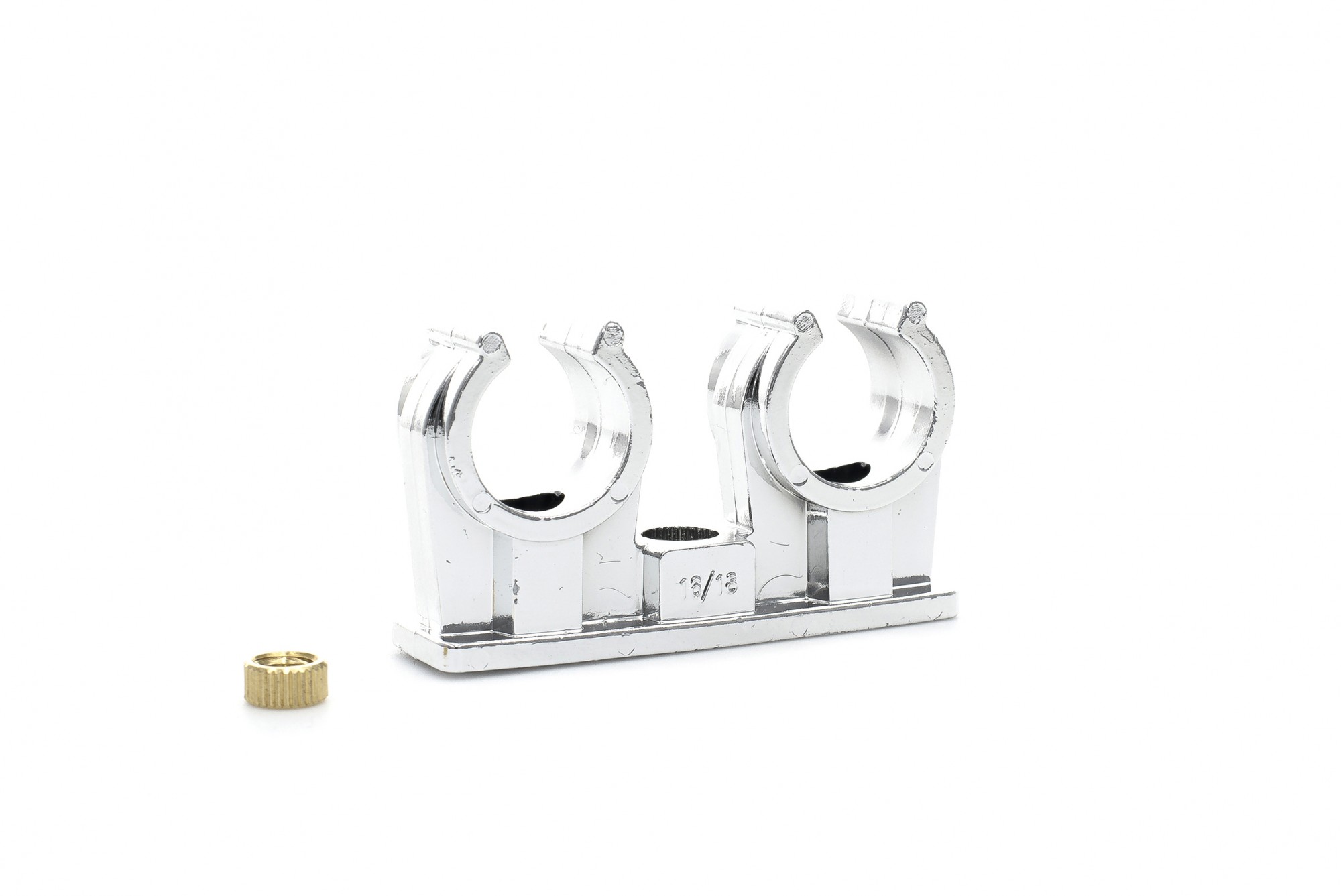

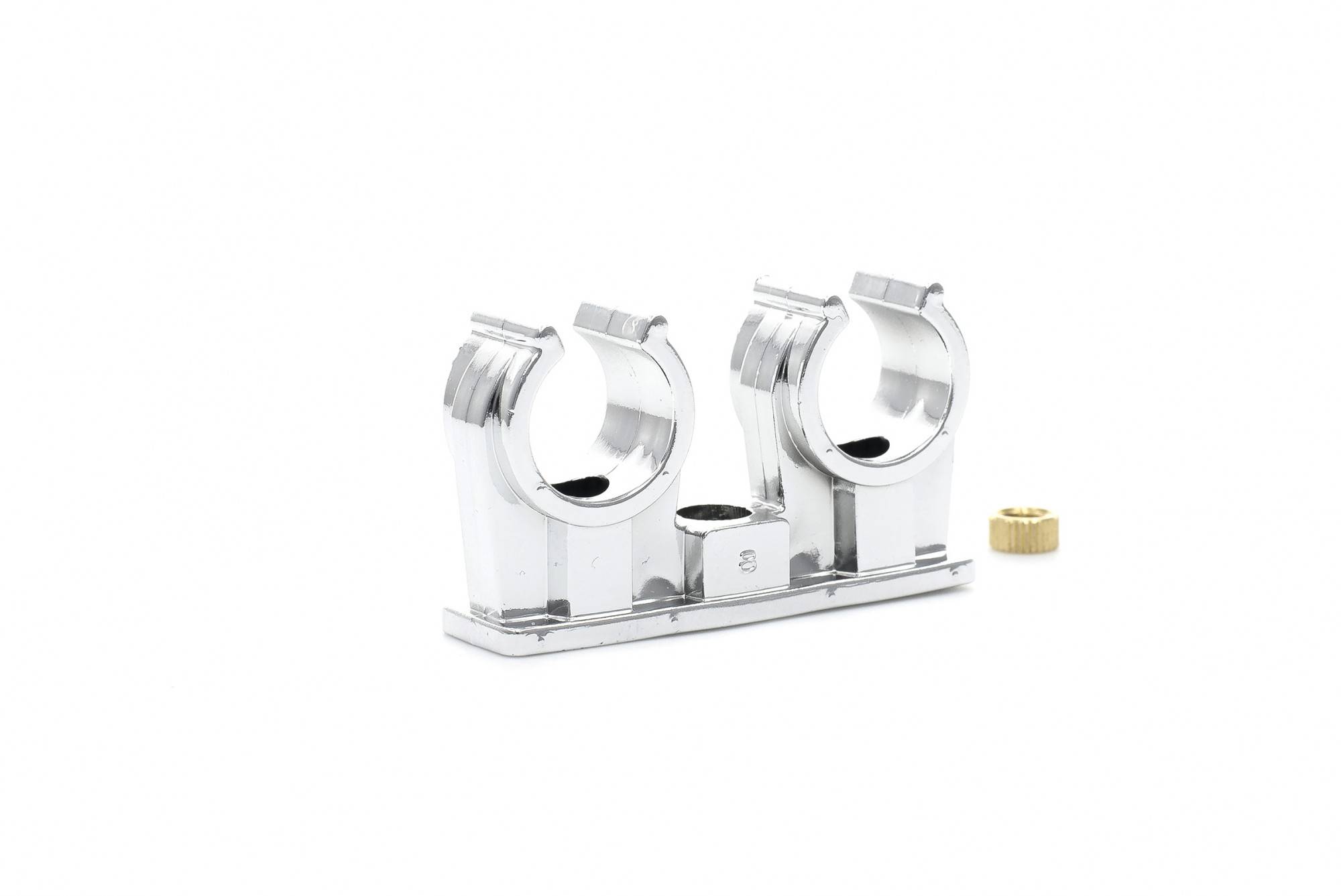

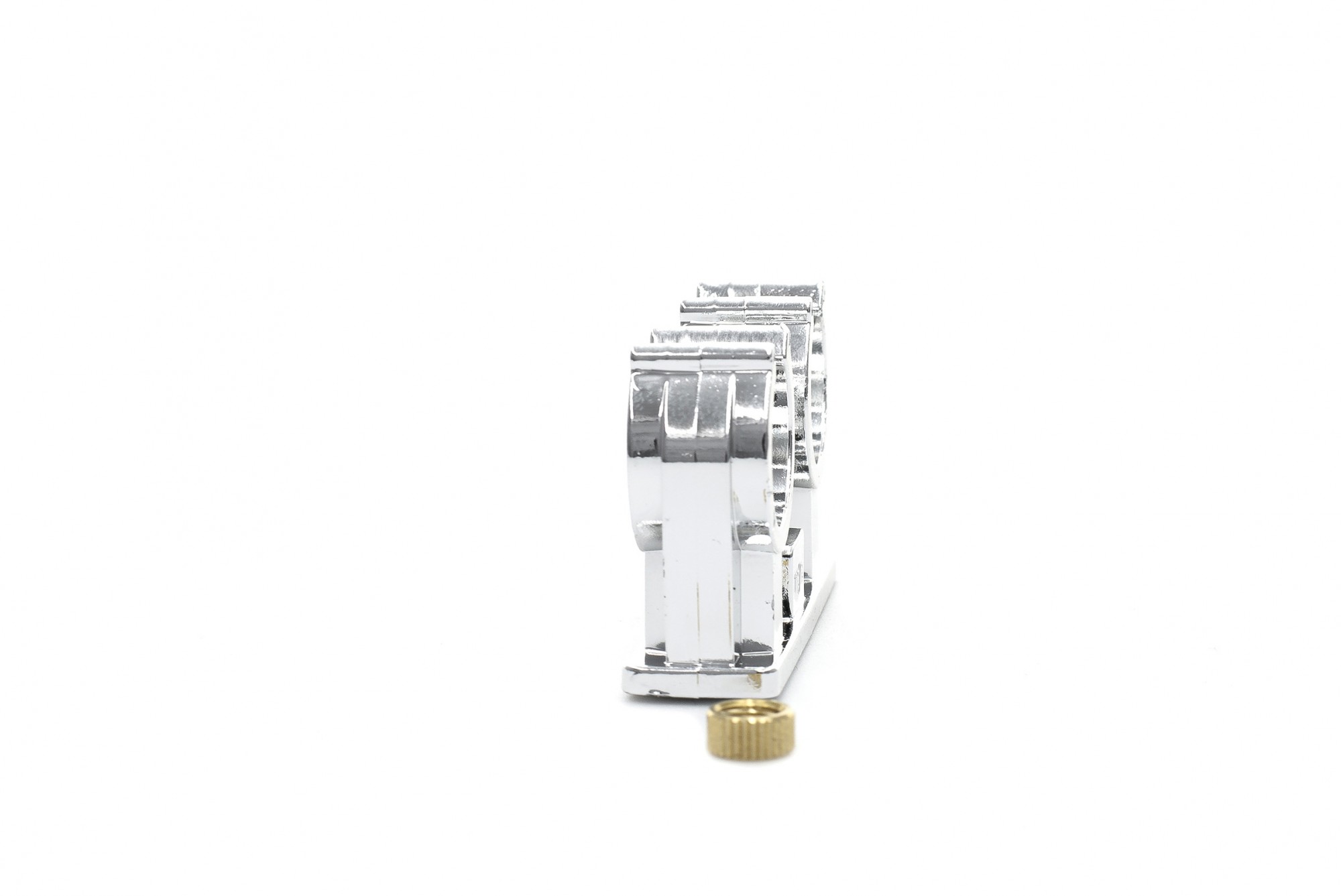

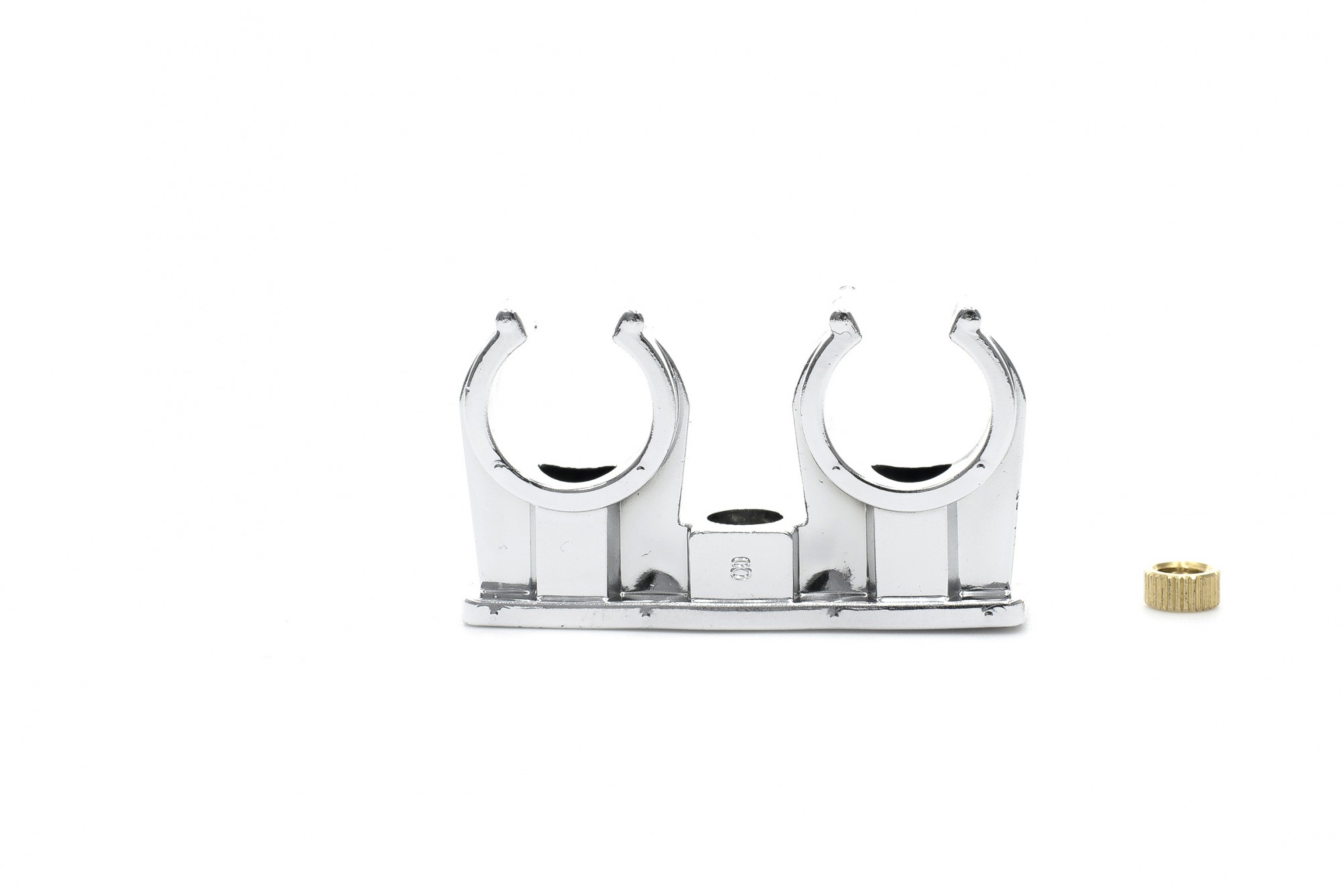

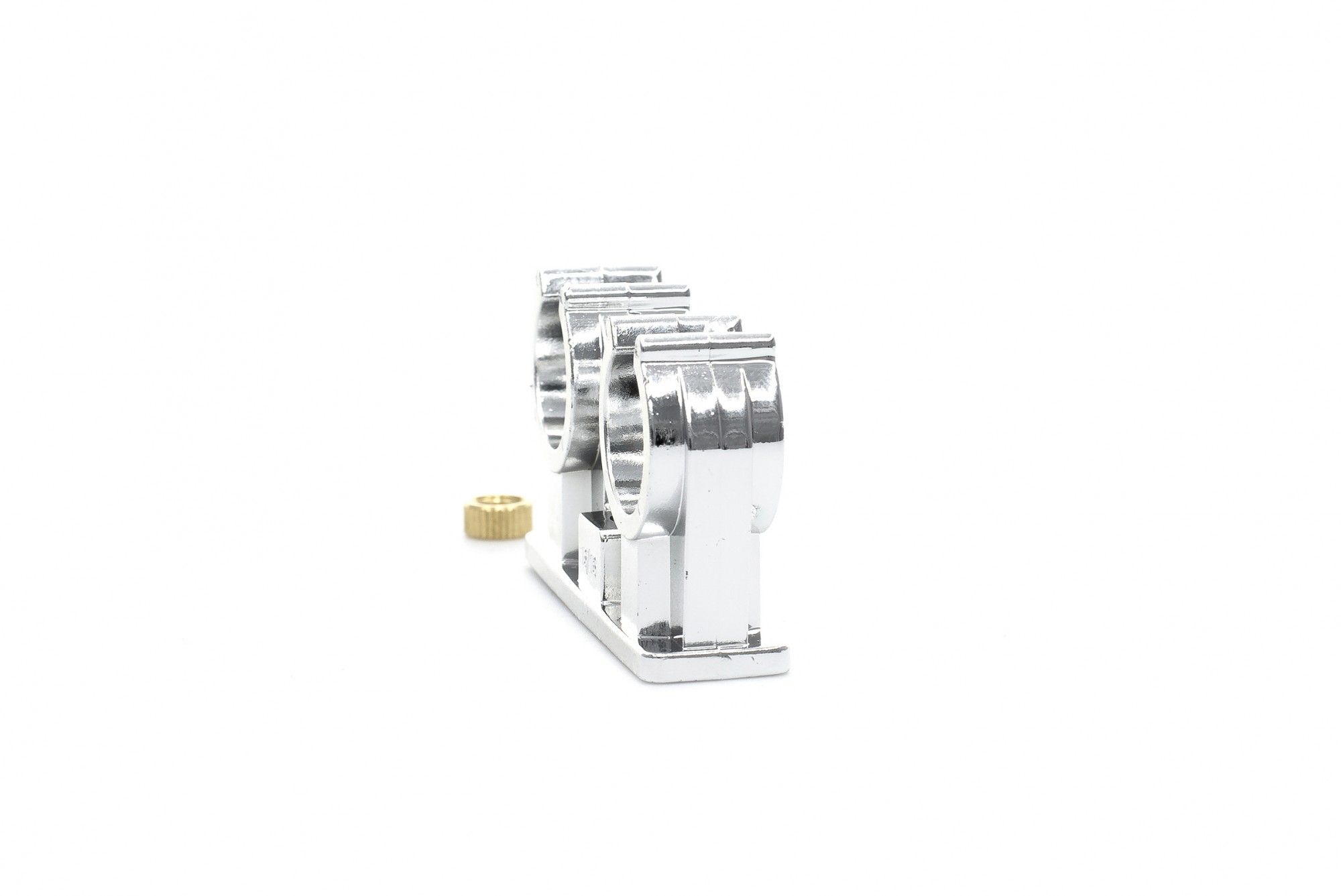

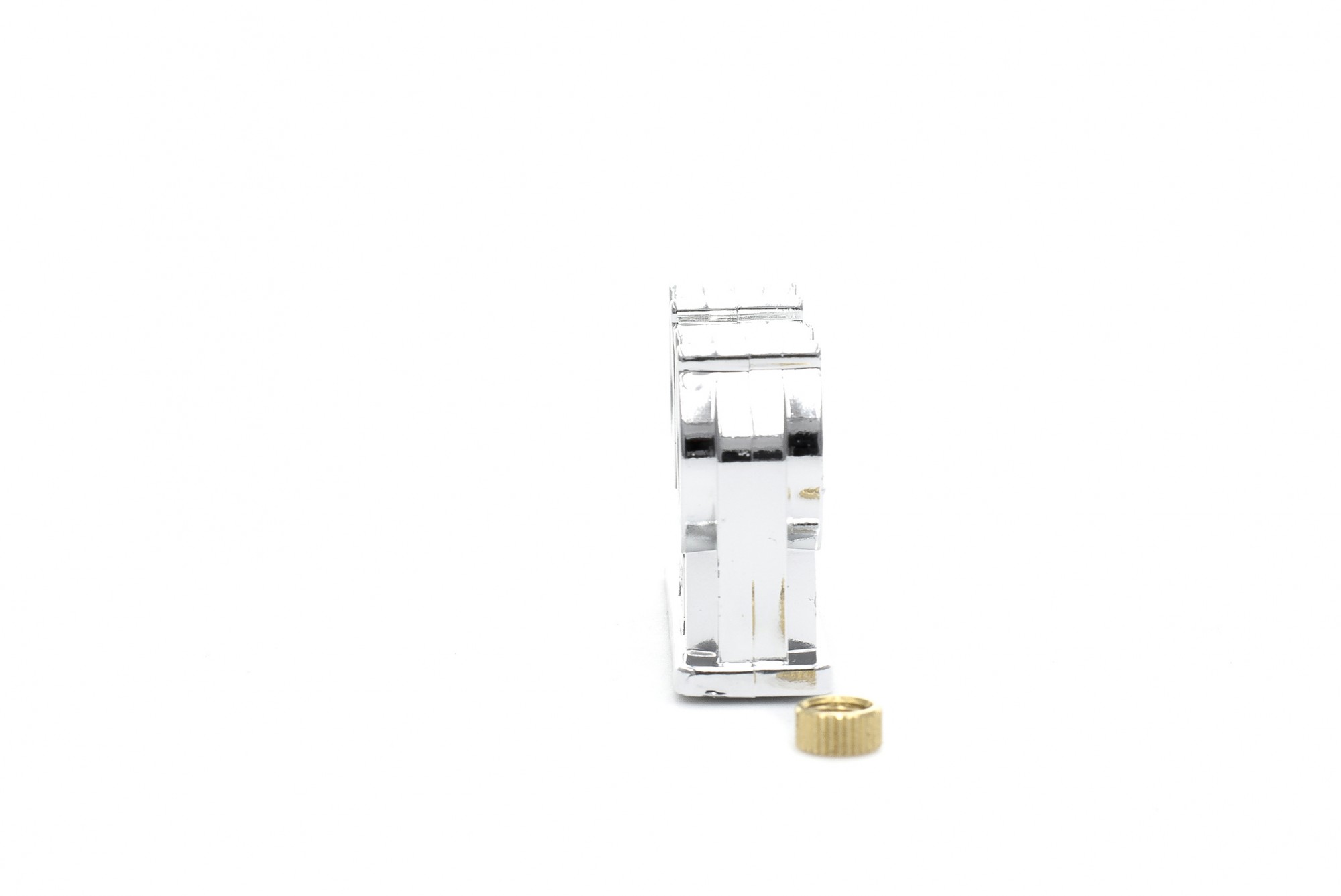

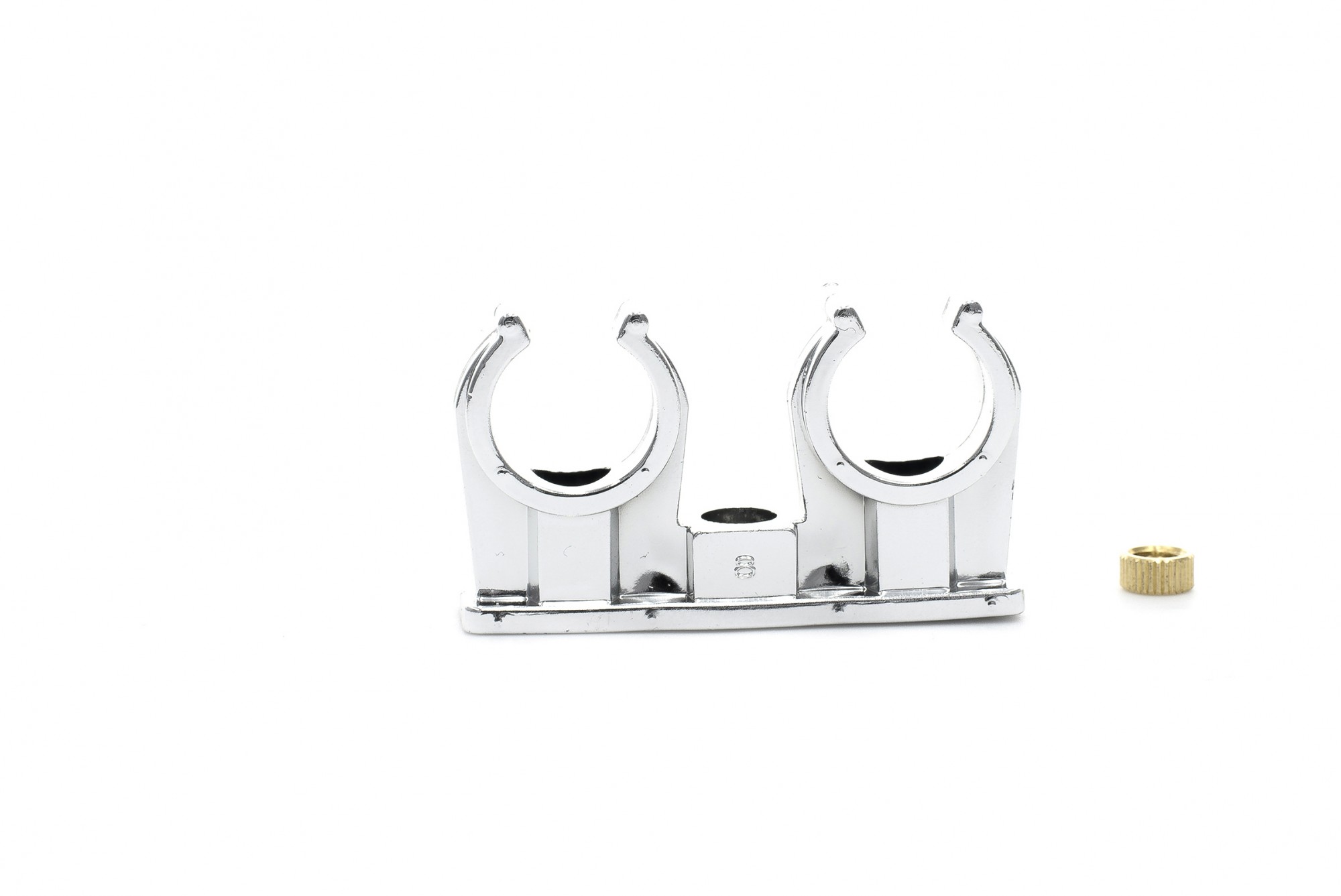

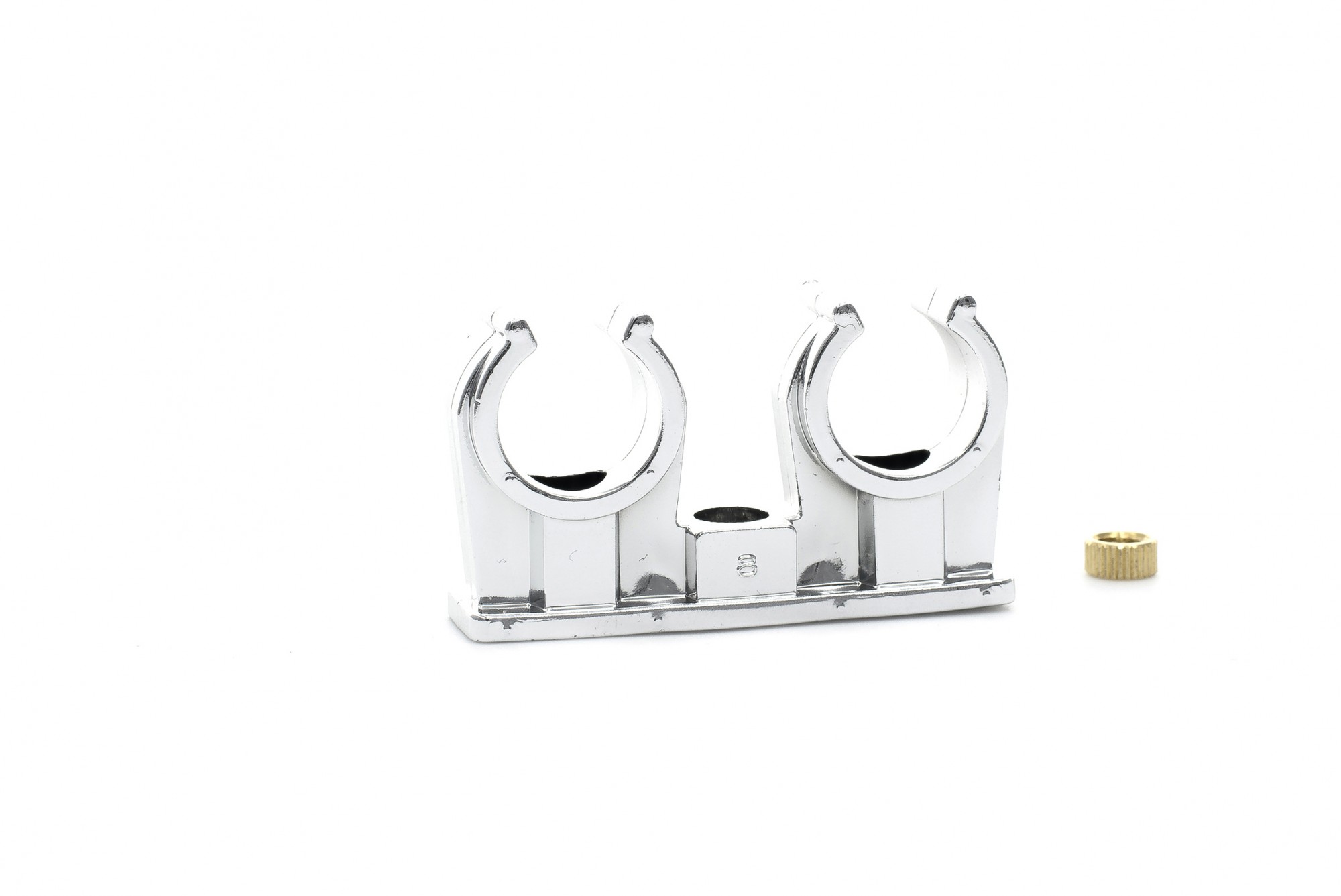

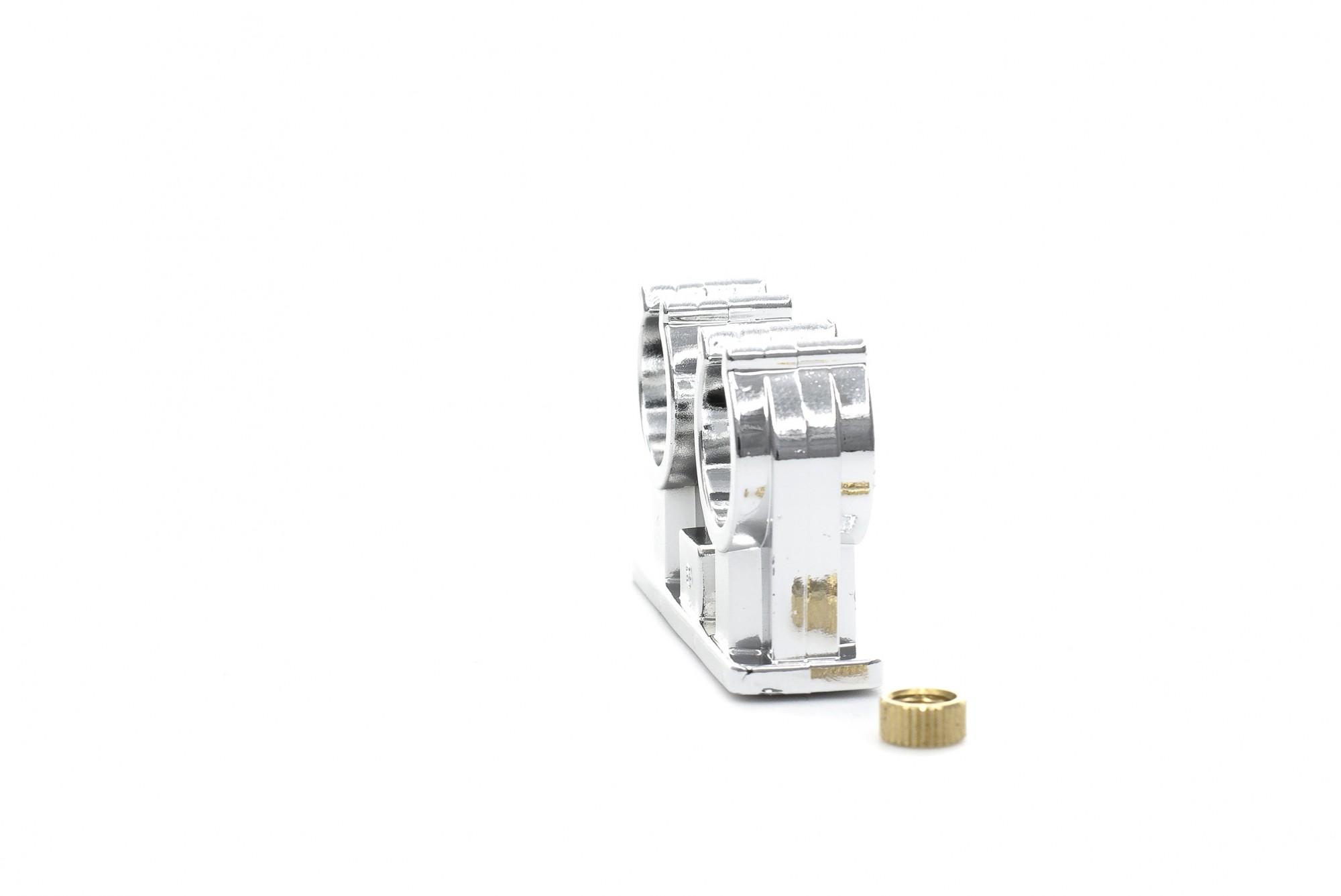

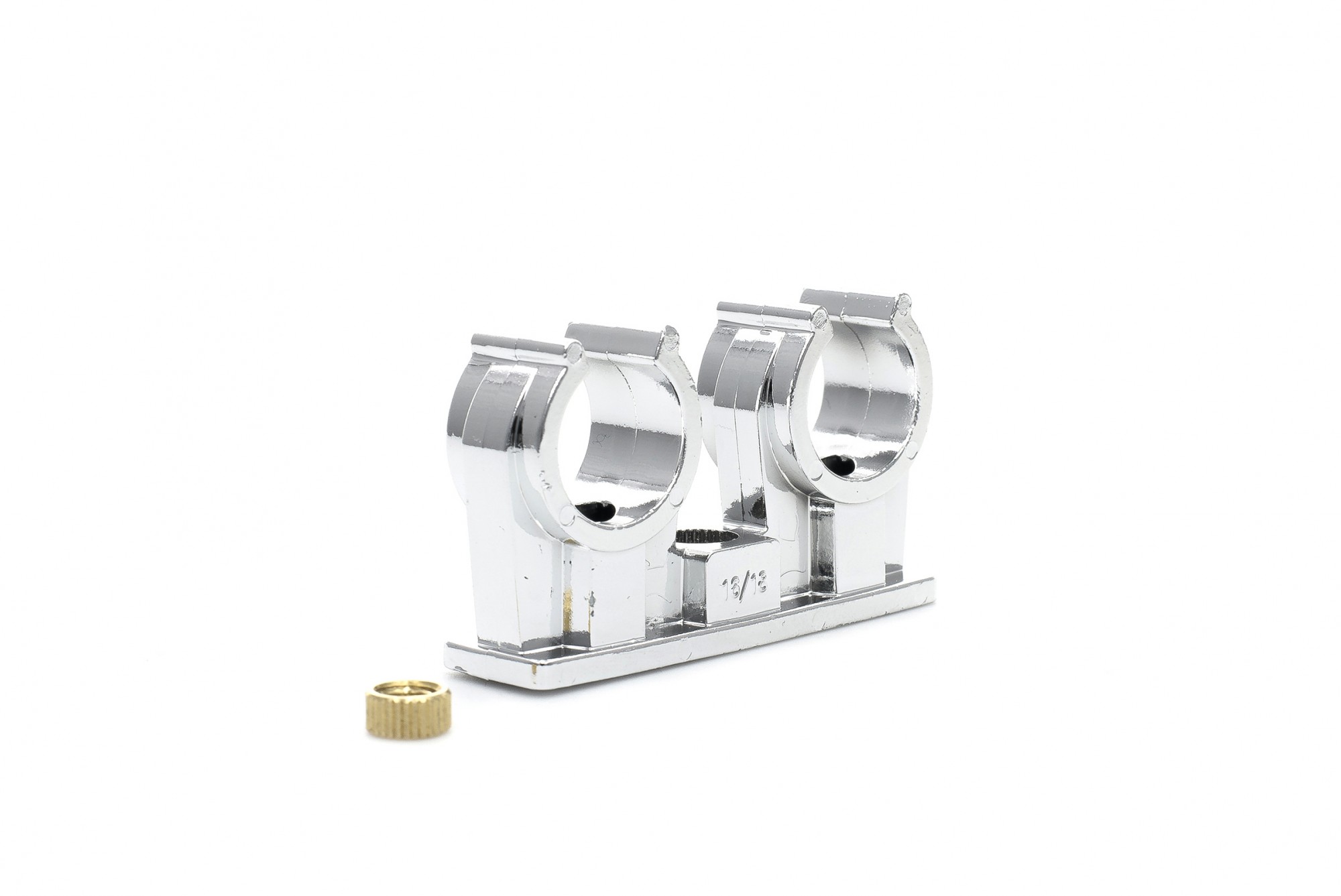

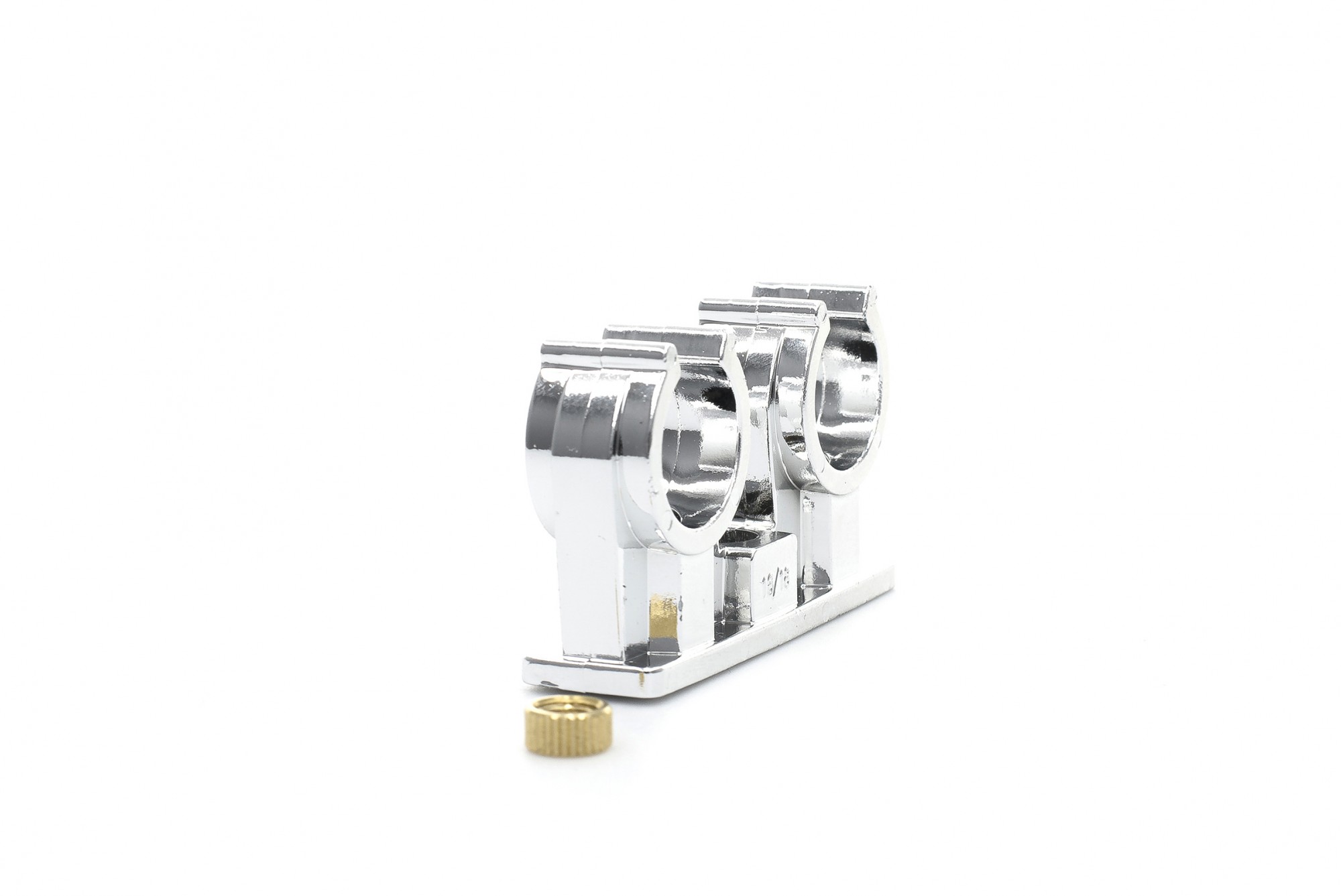

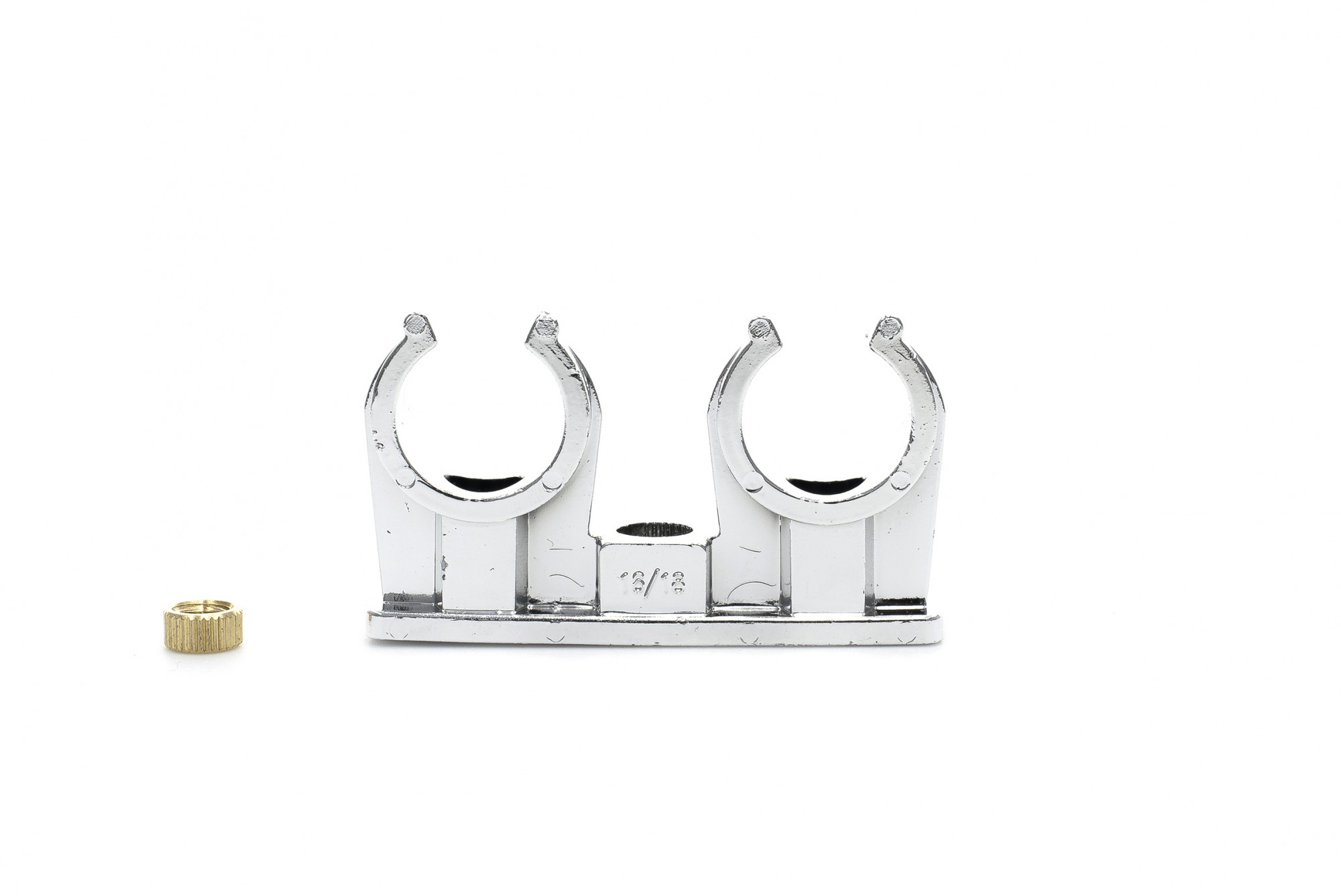

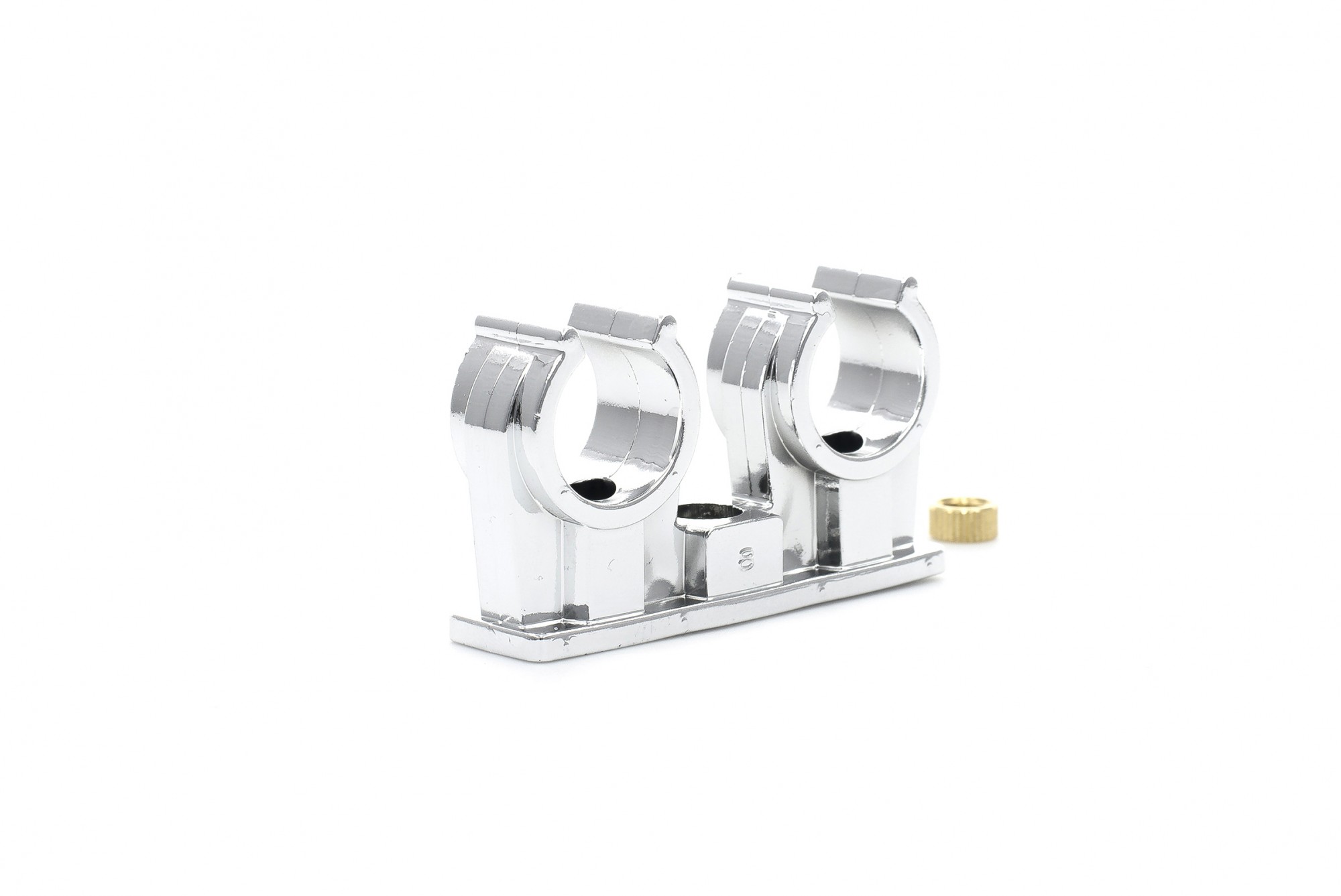

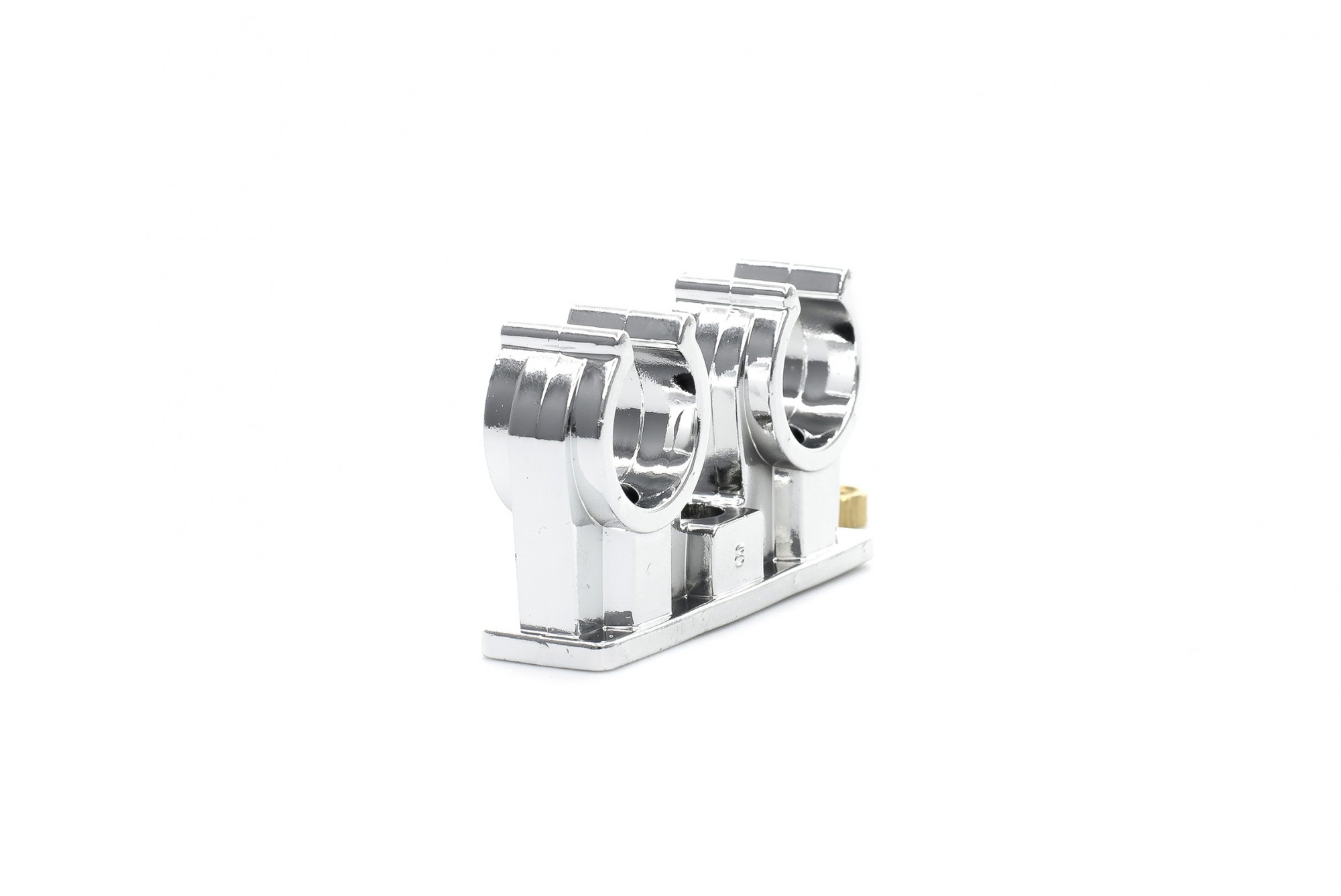

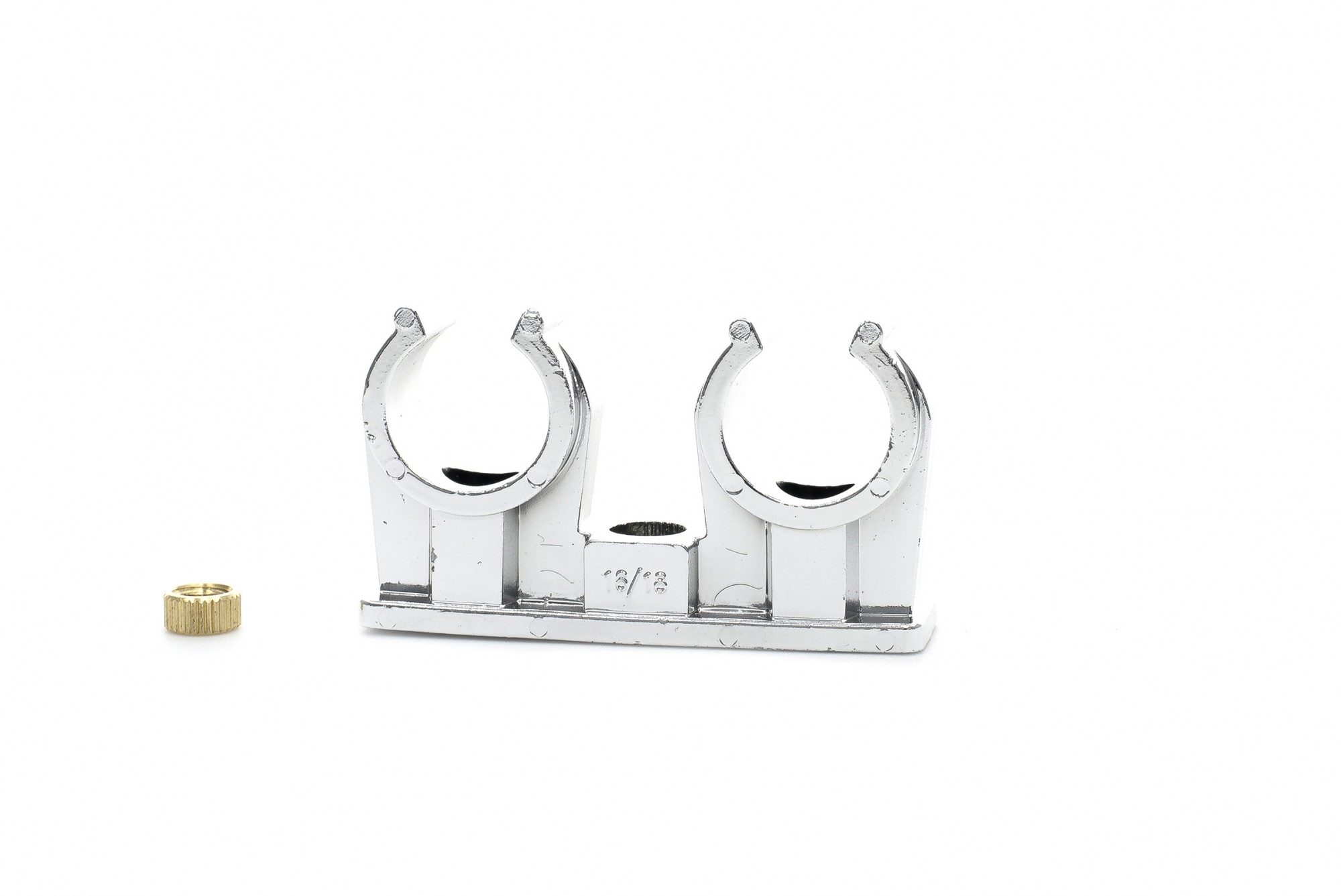

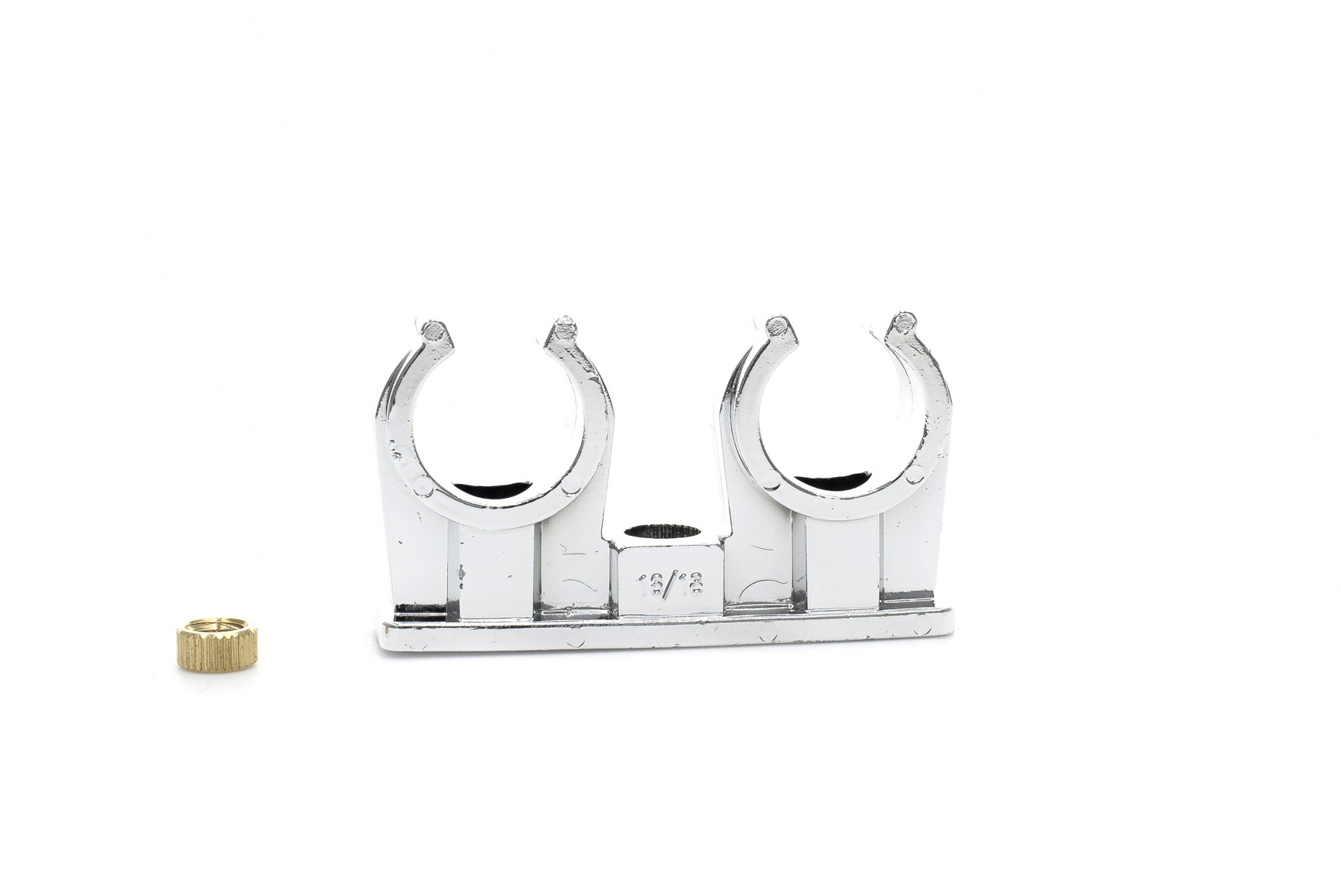

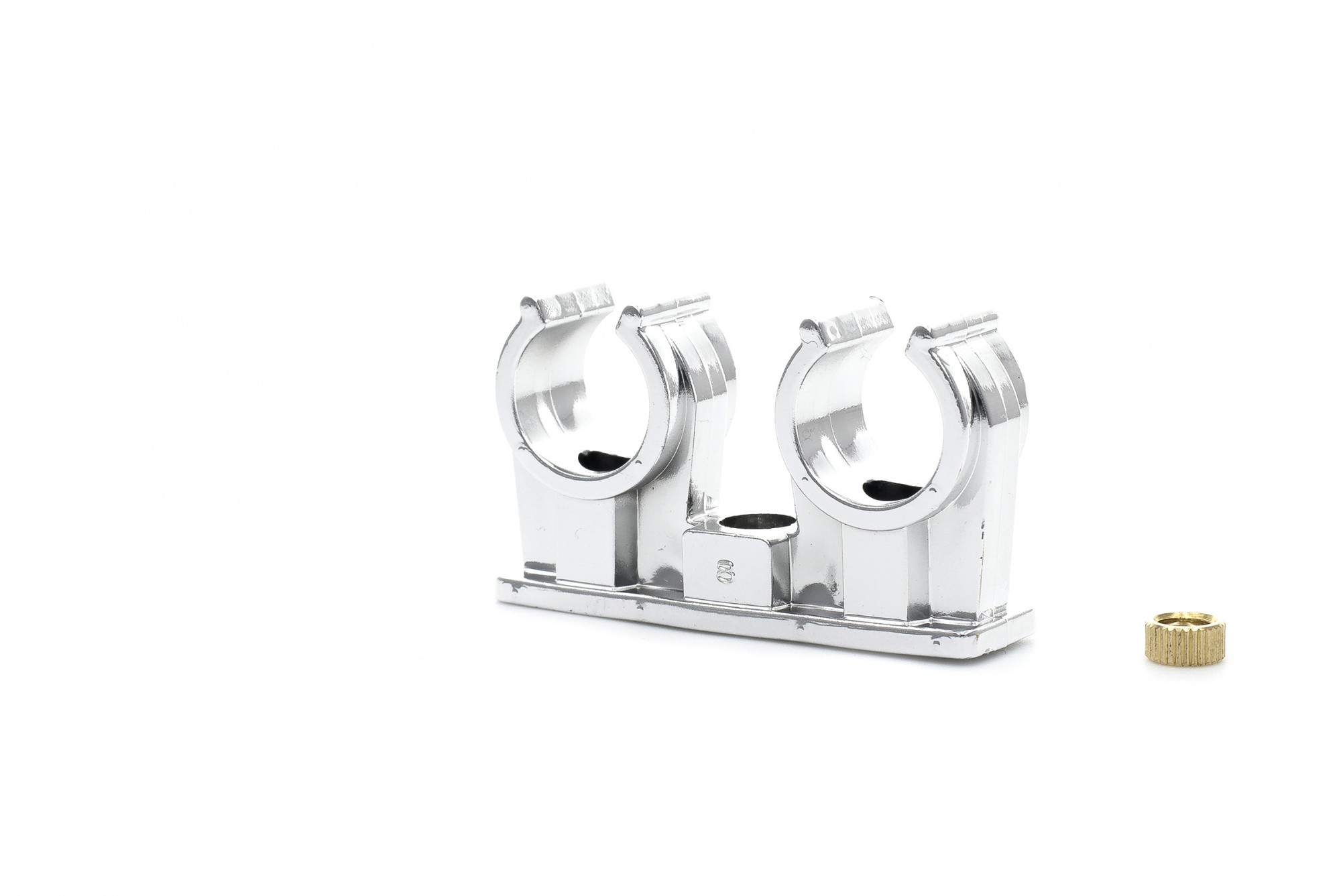

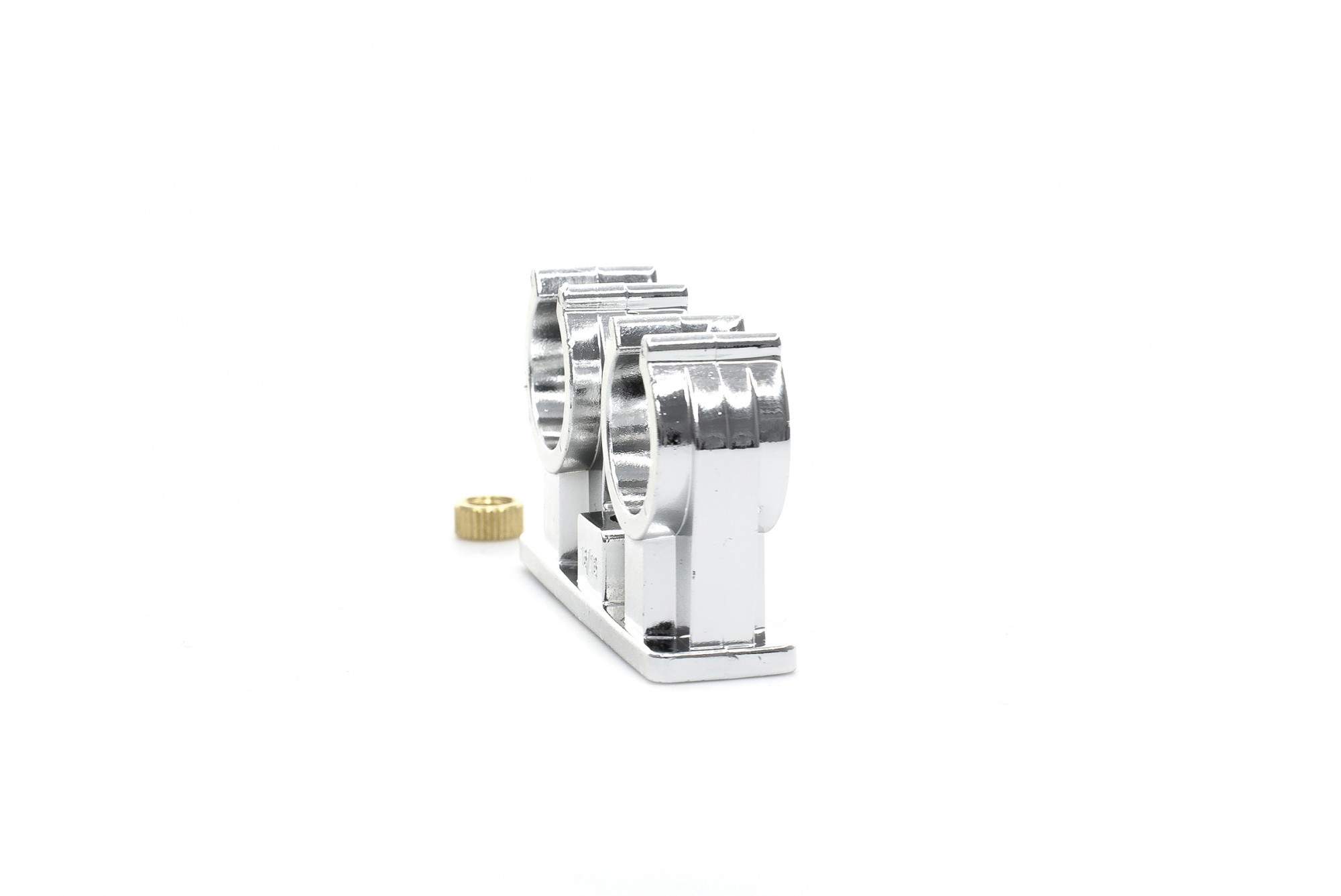

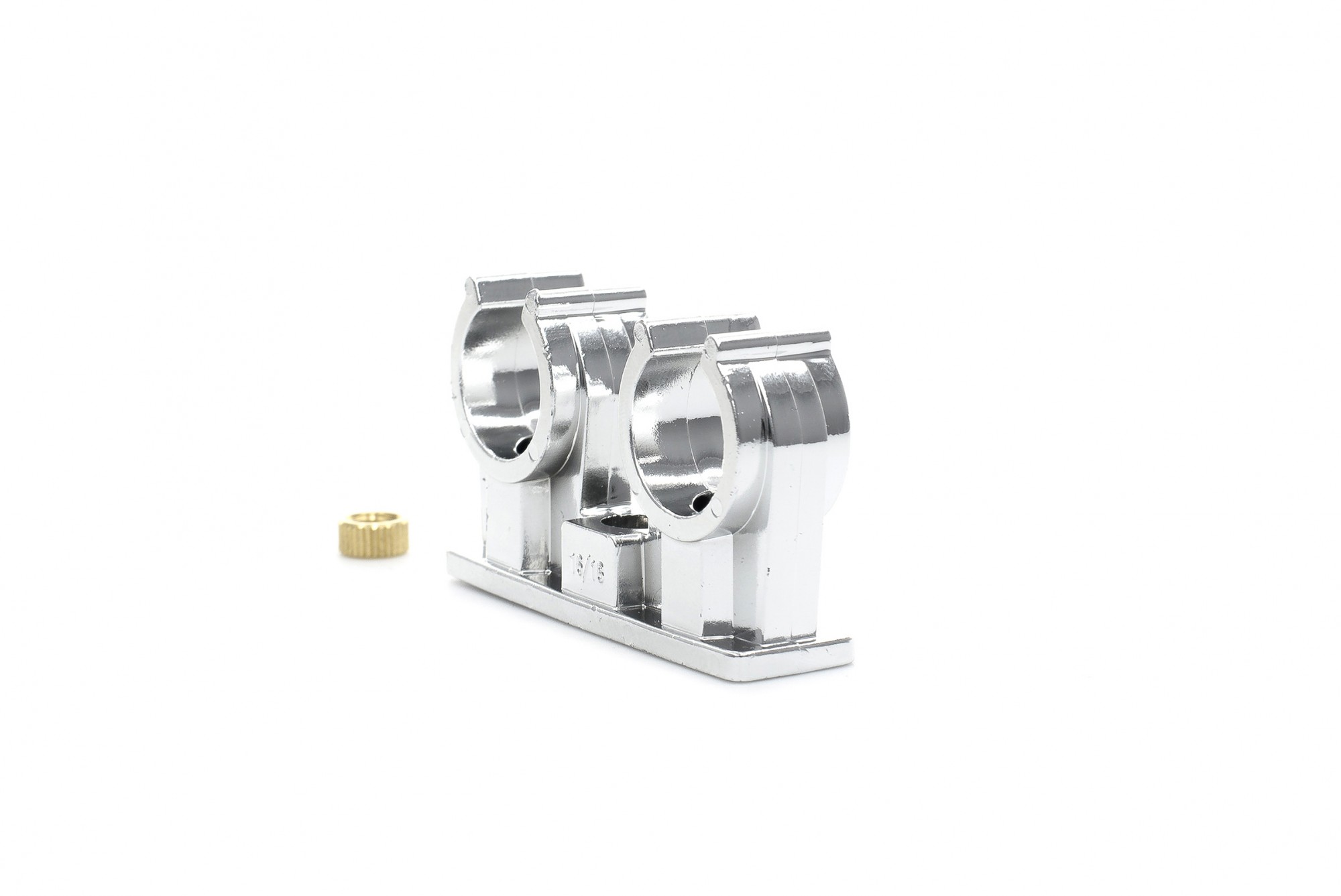

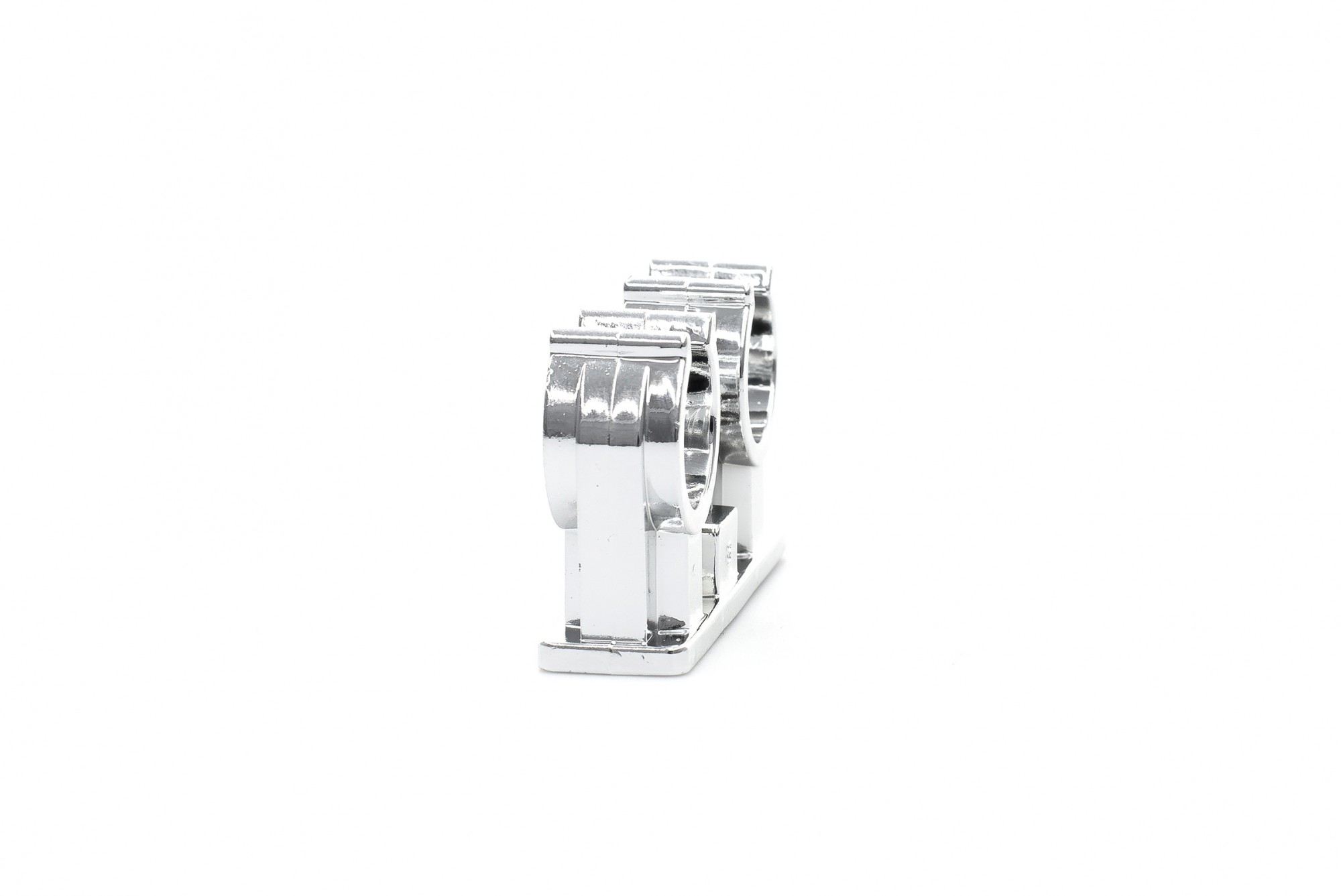

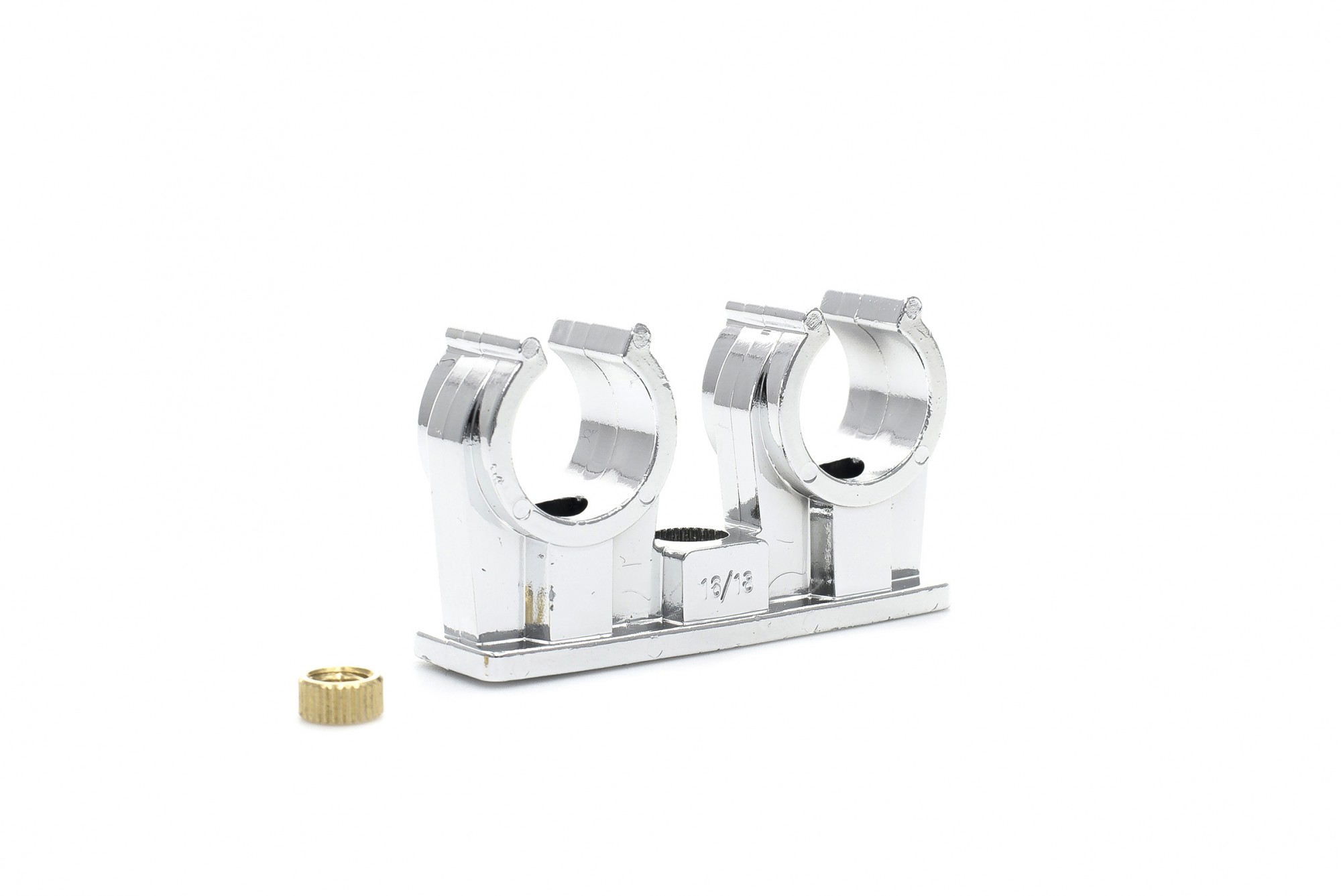

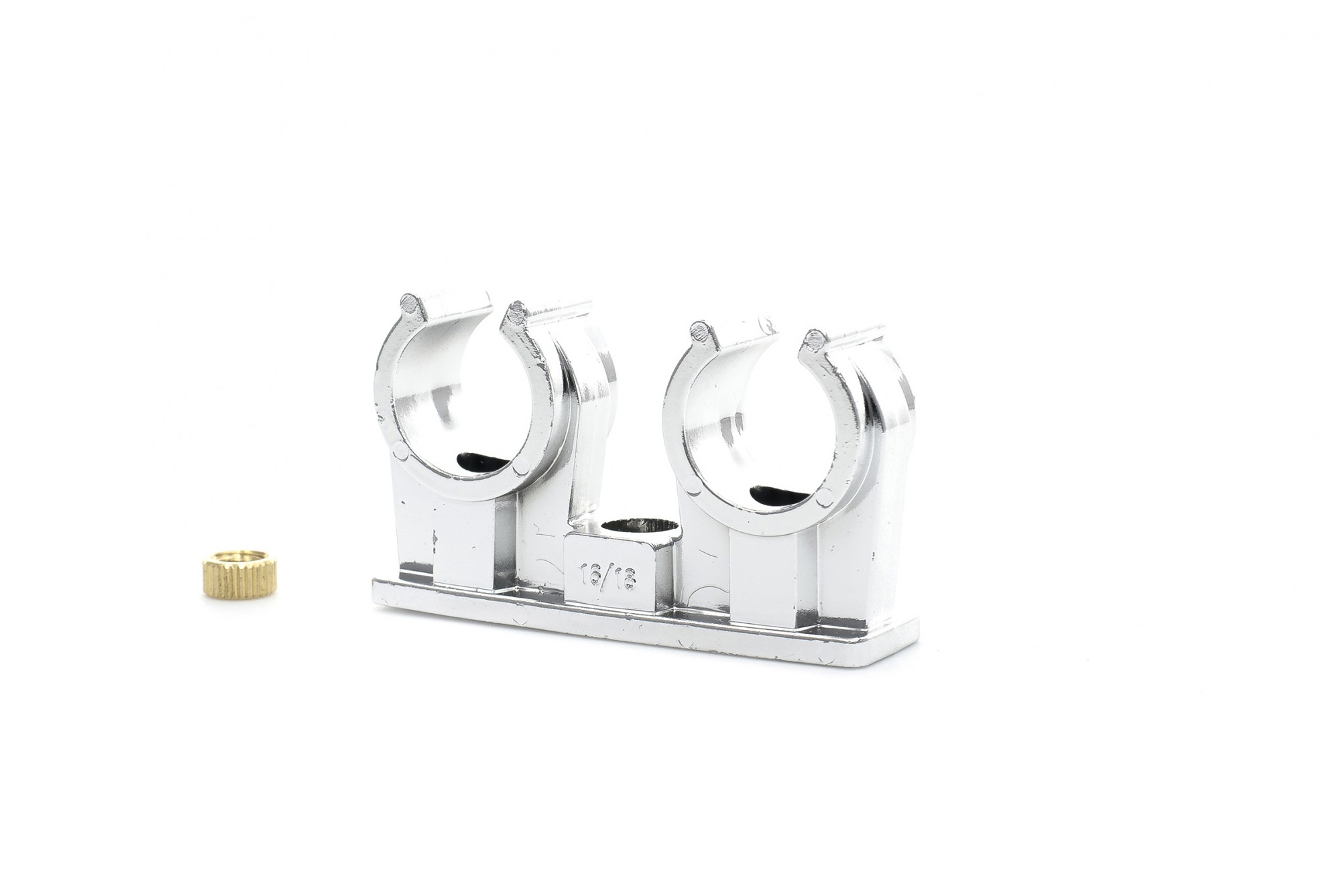

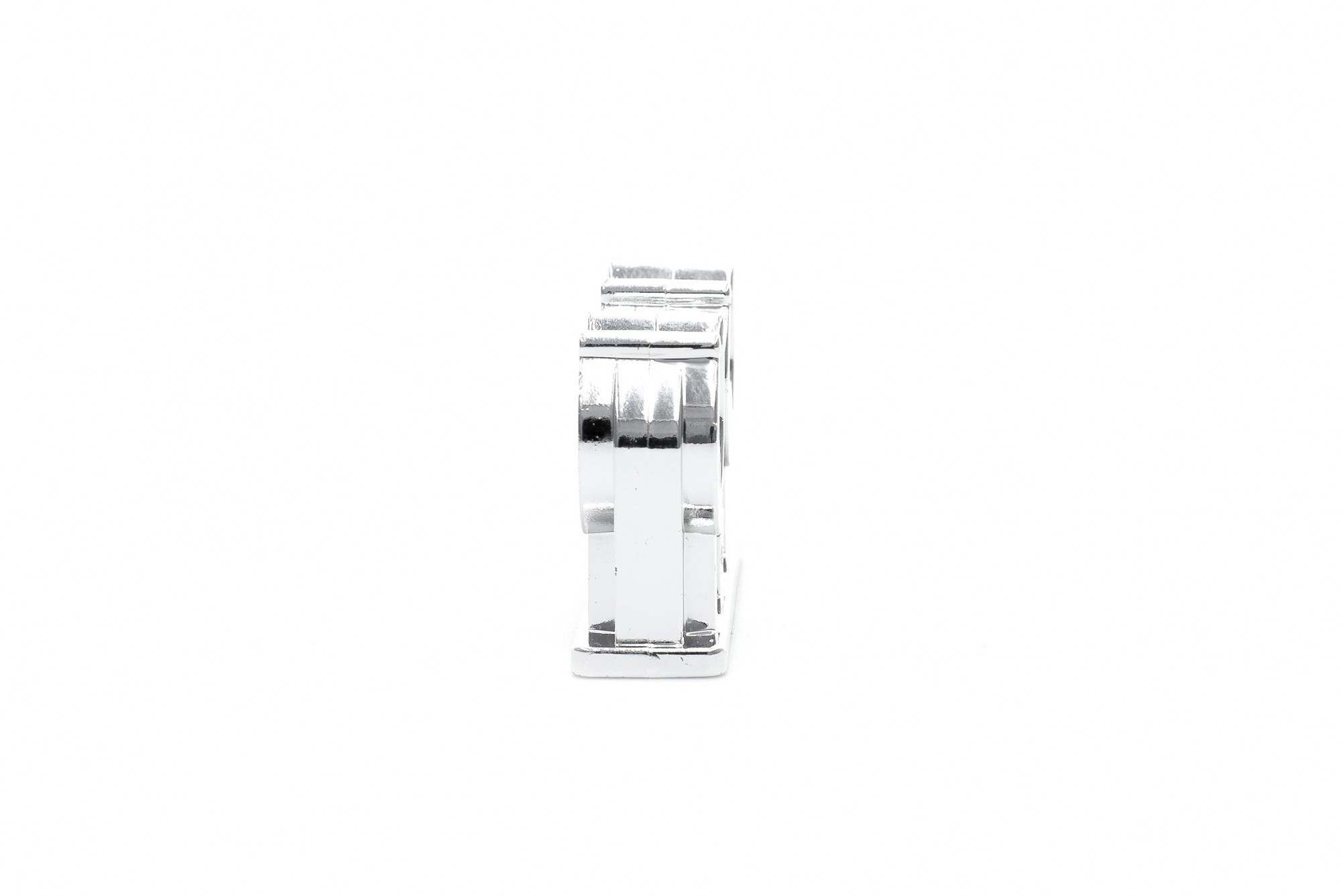

Uchwyt podwójny chromowany z tulejką M6 do mocowania rur i kabli o średnicy 6-28 mm.
Uchwyty otwarte są standardowym rozwiązaniem mocowania rur instalacyjnych. Szerszy zakres rozmiarów dla jednego uchwytu pozwala na zastosowanie różnego rodzaju rur wykonanych z: miedzi, pp, pex-al-pex, metric itp. Będąc najpopularniejszym rozwiązaniem rynkowym uchwyty dostępne są w średnicach od 6 mm do 42 mm. Produkty występują w wersji pojedynczej i podwójnej.
MONTAŻ:
System ułatwiający umieszczenie rury powoduje łatwe wprowadzenie rury do uchwytu, eliminując ewentualne załamywanie się ramion. Uchwyt może być montowany za pomocą wkrętów, śrub dwugwintowych M6 oraz szyn montażowych.
Parametry techniczne:
- Zakres temperatur od -10ºC do +90ºC.
- Temperatura montażu od - 10ºC.
- Wysoka odporność na rozciąganie.
- Kolor: biały ral 9002. Inne kolory na zapytanie.
- Odporność temperaturowa - temperatura Topienia 160ºC.
MATERIAŁ: Kopolimer
| Single pack | Multipack | Pallet | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Indeks | Diameter | Product dimensions X/Y/Z (mm) |
Net weight (g) |
Quantity | Dimensions (cm) |
Gross weight (kg) |
Quantity | Dimensions (cm) |
Gross weight (kg) |
Quantity | Dimensions (cm) |
Gross weight (kg) |
| A-694423 | 6 | 38 x 16.5 x 16.5 | 5.1 | 100 | 200 x 250 | 0.5 | 1000 | 395 x 260 x 165 | 5.4 | 90000 | 120 x 80 x 190 | 503,3 |
| A-694430 | 8 | 39 x 16.5 x 17 | 5.3 | 100 | 200 x 250 | 0.5 | 1000 | 395 x 260 x 165 | 5.6 | 90000 | 120 x 80 x 190 | 521,3 |
| A-690142 | 10 | 42 x 16.5 x 21 | 5.4 | 100 | 200 x 300 | 0.5 | 600 | 395 x 260 x 165 | 3.5 | 54000 | 120 x 80 x 190 | 336 |
| A-690159 | 12 | 50 x 16.5 x23 | 7.0 | 100 | 230 x 320 | 0.7 | 500 | 395 x 260 x 165 | 3.8 | 45000 | 120 x 80 x 190 | 360 |
| A-690166 | 14-15 | 54.5 x 16 x 26.5 | 9.0 | 100 | 250 x 350 | 0.9 | 400 | 395 x 260 x 165 | 3.9 | 36000 | 120 x 80 x 190 | 370 |
| A-690173 | 16-18 | 59 x 15.5 x 34 | 10.4 | 50 | 230 x 320 | 0.5 | 1800 | 545 x 415 x 365 | 19.4 | 36000 | 120 x 80 x 218 | 408 |
| A-694447 | 20-22 | 65 x 15.5 x 34 | 12.0 | 50 | 230 x 320 | 0.6 | 1500 | 545 x 415 x 365 | 18.7 | 30000 | 120 x 80 x 218 | 394 |
| A-694461 | 25-28 | 81.5 x 15.5 x 50 | 21.0 | 50 | 300 x 400 | 1.1 | 800 | 545 x 415 x 365 | 17.5 | 16000 | 120 x 80 x 218 | 370 |
Technical drawing
